電力ケーブル保護管

Power_Cable_Protection_Pipes

電力ケーブル保護管(再生可能エネルギー・地中送電用)
再生可能エネルギーなどの送電管路の地中化に適応!

発電所からの送電は、鉄塔などに電力ケーブルを設置して電気を送電する「架空送電」が主流です。しかし、近年、台風や地震といった自然災害で送電網が被害を受けやすいことから、電力ケーブルを埋設する「地中送電」が注目されています。
電力ケーブル保護管(CCVP)は市中の電線類地中化で多く実績があることから、再生可能エネルギーの発電所から変電所への送電で採用が増えてきています。
クボタケミックスは、呼び径75から250まで製品を取り揃え、送電線の地中化をバックアップします。

耐火配管システム


特長Features

  • 電力会社の送電管路、配電管路としての豊富な実績があります。
  • 呼び径200・250の大口径をラインナップ。
  • 軽量かつゴム輪受口を採用しているため、施工が容易で優れた水密性を確保します。
  • 自消性の材料である難燃性の硬質塩化ビニル管です。
  • ケーブルが発熱し管の温度が上昇しても埋設管としての必要性能である耐熱性(加熱圧縮)、耐衝撃性、静摩擦、耐熱性等を満足しています。※

※電力会社の性能規格を満足しています。


用途Range of uses


用途1.

再生可能エネルギー送電管路の地中化に!

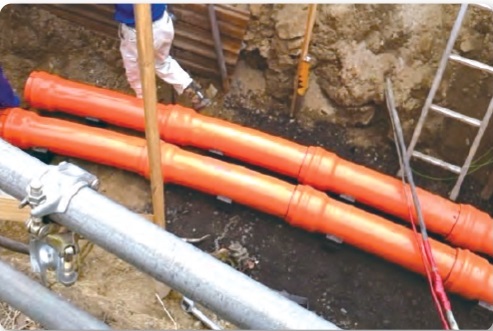

風力発電、バイオマス発電、太陽光発電、地中熱発電などの再生可能エネルギーで発電した電気は電力ケーブルで変電所に送電されます。電力ケーブルを地下埋設するための保護管として、CCVPが注目されています。

用途2.

工場・プラント内の送電管路の地中化に!

工場・プラント内送電において、架空送電より災害の被害を受けにくい地中送電が多くなっています。電力会社で採用されている電力ケーブル保護管と同じ性能のCCVPが、工場・プラント内の地中化対応として使用できます。


ラインナップLineup

1.直管・曲管

直管
直管

横スライドで全体をご覧いただけます

単位:mm

呼び径
差口および管体部

受口部 有効長
Z
(参考)
参考質量
kg/本
D
(基本寸法)
t
(基本寸法)
内径
(参考)
ℓ1
(参考)
a
(参考)
b
(参考)
d
(基本寸法)

(参考)
75 89.0 5.9 77.2 120 5 13 90.2 120 5000 11.4
100 114.0 7.1 99.8 132 6 13 115.5 130 17.7
125 142.5 8.5 125.5 138 7 16 144.2 135 26.6
130 147.5 8.9 129.7 138 7 17 149.0 138 28.7
150-Ⅰ 170.5 10.0 150.5 145 8 19 172.3 142 2000 16.0
150-Ⅱ 170.0 10.0 150.0 148 8 19 171.3 145 15.9
175 200.0 11.5 177.0 166 9 22  201.8  160  21.8
200 227.0 12.5 202.0 180 9 24  228.7  170  27.1
250
(内径238)
267.0  14.5 238.0 285 25 268.6  255  1000
2000
22.4
38.5
備考:1.上記以外の有効長の直管は別途お問い合わせください。
       2.管端の面取り寸法a.bは寸法が異なる場合があります。お問い合わせください。
曲管
曲管

横スライドで全体をご覧いただけます

単位 mm

呼び径
差口および管体部

受口部 曲率半径
R
(参考)
有効長
Z
(参考)
D
(基本寸法)
t
(基本寸法)
ℓ1
(参考)
d
(基本寸法)

(参考)
75 89.0 5.9 120 90.2 120 5000
10000
1000
100 114.0 7.1 132 115.5 130
125 142.5 8.5 138 144.2 135
130 147.5 8.9 138 149.0 138
150-Ⅰ 170.5 10.0 145 172.3 142
150-Ⅱ 170.0 10.0 148 171.3 145
175 200.0 11.5 166 201.8  160
200 227.0 12.5 180 228.7  170
250
(内径238)
267.0  14.5 285 268.6  255

備考:上位以外の曲率半径は別途お問い合わせください。

2.継手・付属品

ダクトスリーブ

ダクトスリーブ

射出成形品
(呼び径:100、125、130)

ダクトスリーブ


加工品
(呼び径:75、150、250)

ベルマウス(受口管)


呼び径:
75、100、125、150、175、200

ベルマウス(差口管)


呼び径:
75、100、125、150、175、200

異種管継手


呼び径:
75、100、125、150、175、200、250

半割継手(ボルト式)


呼び径:
75、100、125、130、150、175、200

ヤリトリ継手(中間継手)[ゴム輪(RR)接合]


呼び径:
75、100、125、130,150、200

ヤリトリ継手(中間継手)[ボンド接合]


呼び径:250(内径238)

電力ケーブル保護管用管枕


呼び径:
75、100、125、130,150、175、200、250

パイプ・継手の製品ページはこちら


施工現場レポートReport

福島発の「新エネルギー社会」を加速させる CCVP管による地中送電

施工現場レポートの記事はこちらをご覧ください。
