建築設備用ポリエチレンパイプ

Higher Performance Polyethylene(HPPE) Pipes and Fittings for Building Equipment

クボタケミックス建築設備用ポリエチレンパイプ

高性能ポリエチレン樹脂（HPPE/PE100）で製造されたクボタケミックスのポリエチレンパイプ（スーパータフポリ）は、平常時における長期性能、地震時における強度などライフラインを担う配管材として優れた特長を有し、さまざまな市場分野でご使用いただいております。

スーパータフポリシリーズの建築設備用ポリエチレンパイプ[略号:HPPE-JP]も、集合住宅をはじめオフィスビルや病院、ホテル、商業施設など各種建物の水道（給水）用配管材として広くご採用いただいております。

ご興味のある項目をクリックしてください。

用途・使用範囲
特長
ラインナップ

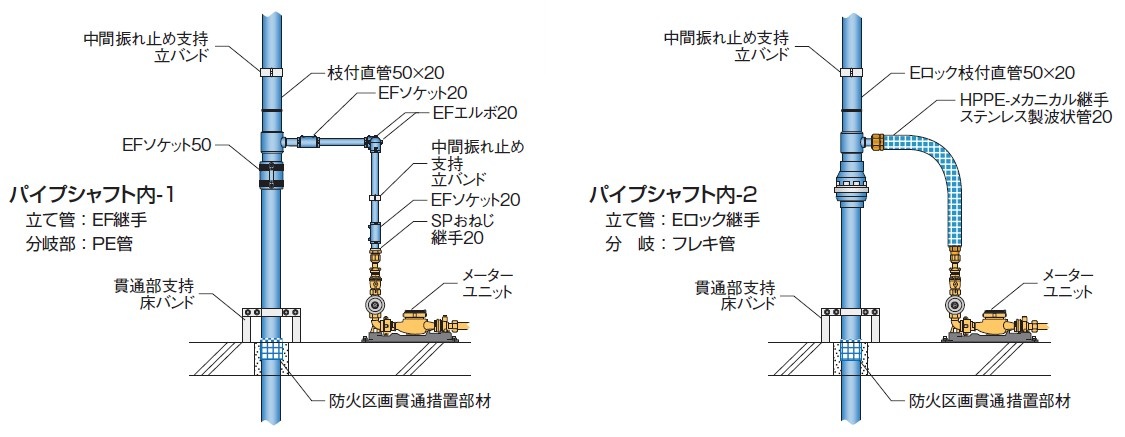

配管例
施工事例
カタログ

用途・使用範囲 Purpose/Range of use

用途

用途	呼び径	最高許容圧力
埋設給水管ピット内給水管給水立て管工場内送水管	20～200	1.0MPa

使用範囲

１.建築設備用ポリエチレンパイプ[略号:HPPE-JP]は、最高許容圧力1.0MPa以下の水道配管に使用します。
２.管及び管継手の使用温度範囲は0~50℃とします。
３.20~50℃の温度範囲で使用する場合の圧力低減係数を示します。

※スクロールでご覧いただけます。

使用温度	20℃	25℃	30℃	35℃	40℃	45℃	50℃
最高許容圧力（MPa）	1.00	0.92	0.85	0.79	0.73	0.67	0.63

特長 Features

EF接合

コントローラの通電で管と継手が組織的に一体化！

EF（エレクトロフュージョン）接合とは、電熱線を埋め込んだ継手に管を挿入した後、コントローラから通電して電熱線を発熱させ、継手と管の樹脂を加熱溶融して接合する方法です。
管と継手が組織的に一体化し、管体部と同等以上の接合部強度を発揮するため、信頼性の高いパイプラインが構築できます。

EF接合のメカニズム

管と継手のセット・通電開始

電熱線が発熱を始め、樹脂の温度が上昇します。

樹脂が加熱溶融されて膨張し、コールドゾーンで閉じ込められることにより、界面圧力が発生します。これにより管と継手の樹脂が融着されると同時にインジケータが押し上げられます。

通電終了（自動）・冷却

溶融された樹脂が再び固化して融着が完了し、管と継手が組織的に一体化構造となります。

同時通電工法

「EF2箇所同時通電工法」を活用することで接合時間を短縮できます。

※同時通電工法の実施にあたっては、カタログ記載の「ご使用上の注意」をお読みいただき、必ずお守りください。

クランプ機能付きEF継手

呼び径20～40※のEF継手はクランプ機能付きで、継手の固定用ねじを締め込んで固定します。
クランプの準備や着脱の手間が省けて、作業効率が向上します。

※エルボ、レデューサは呼び径50もクランプ機能付きです。

融着レスプレファブ配管システム

配管工事の省略化＆工期短縮を追求した「融着レスプレファブ配管システム（Eロック接合、ハウジング接合）」もご用意しております。

融着レスプレファブ配管システムのページはこちら

融着レスプレファブ配管システム

ラインナップ lineup

直管

※スクロールでご覧いただけます。

呼び径	外径D		厚さt		長さ +2(%) 0(%)	参考		規格
	基準寸法	平均外径の許容差	基準寸法	許容差		内径	質量
	基準寸法	平均外径の許容差	基準寸法	許容差		内径	(kg/本)
20	27.0	±0.15	3.0	+0.5 0	3125	20.5	0.7	JP K 001
					5000		1.2
					50000		11.6
25	32.0	+0.3 0	3.0	+0.4 0	3125	25.8	0.9
					5000		1.4
					50000		13.9
30	40.0	+0.4 0	3.7	+0.5 0	3125	32.3	1.4
30	40.0	+0.4 0	3.7	+0.5 0	5000	32.3	2.2
40	50.0	+0.4 0	4.6	+0.6 0	3125	40.4	2.1
40	50.0	+0.4 0	4.6	+0.6 0	5000	40.4	3.3
50	63.0	+0.4 0	5.8	+0.9 0	3125	50.7	3.4	JWWA K 144
50	63.0	+0.4 0	5.8	+0.9 0	5000	50.7	5.4	JWWA K 144
65	75.0	+0.5 0	6.8	+0.8 0	3125	60.9	4.6	JP K 001
65	75.0	+0.5 0	6.8	+0.8 0	5000	60.9	7.4	JP K 001
75	90.0	+0.6 0	8.2	+1.3 0	5000	72.6	10.9	JWWA K 144
100	125.0	+0.8 0	11.4	+1.8 0	5000	100.8	21.0	JWWA K 144
125	160.0	+1.0 0	14.6	+1.6 0	5000	129.7	33.6	JP K 001
150	180.0	+1.1 0	16.4	+2.5 0	5000	145.3	43.4	JWWA K 144
200	250.0	+1.5 0	22.7	+3.5 0	5000	201.9	83.4	PTC K 03
250	315.0	+1.9 0	28.6	+4.1 0	5000	254.7	131.9
300	355.0	+2.2 0	32.2	+4.5 0	5000	287.2	167.1

備考　 1. 内径及び質量は、管の寸法を中心寸法とし、管に使用する材料の密度を0.960g/cm3として計算したものです。
　　2. 平均外径Dとは、管端から外径相当長さ以上離れた箇所での、相互に等間隔な2方向以上の外径測定の平均値または
　　　円周測定値を円周率3.142で除した値です。
　　3. 呼び径250、300は埋設配管用です。埋設配管以外でご使用の際は、当社までお問い合わせください。
　　4. 長さ50mはコイル管です。

主要製品一覧

各製品の呼び径、寸法、規格等の詳細は、カタログをご覧ください。
※呼び径により製品写真と形状が異なる場合があります。

※スクロールでご覧いただけます。

品名	製品写真	品名	製品写真
直管		EF片受直管

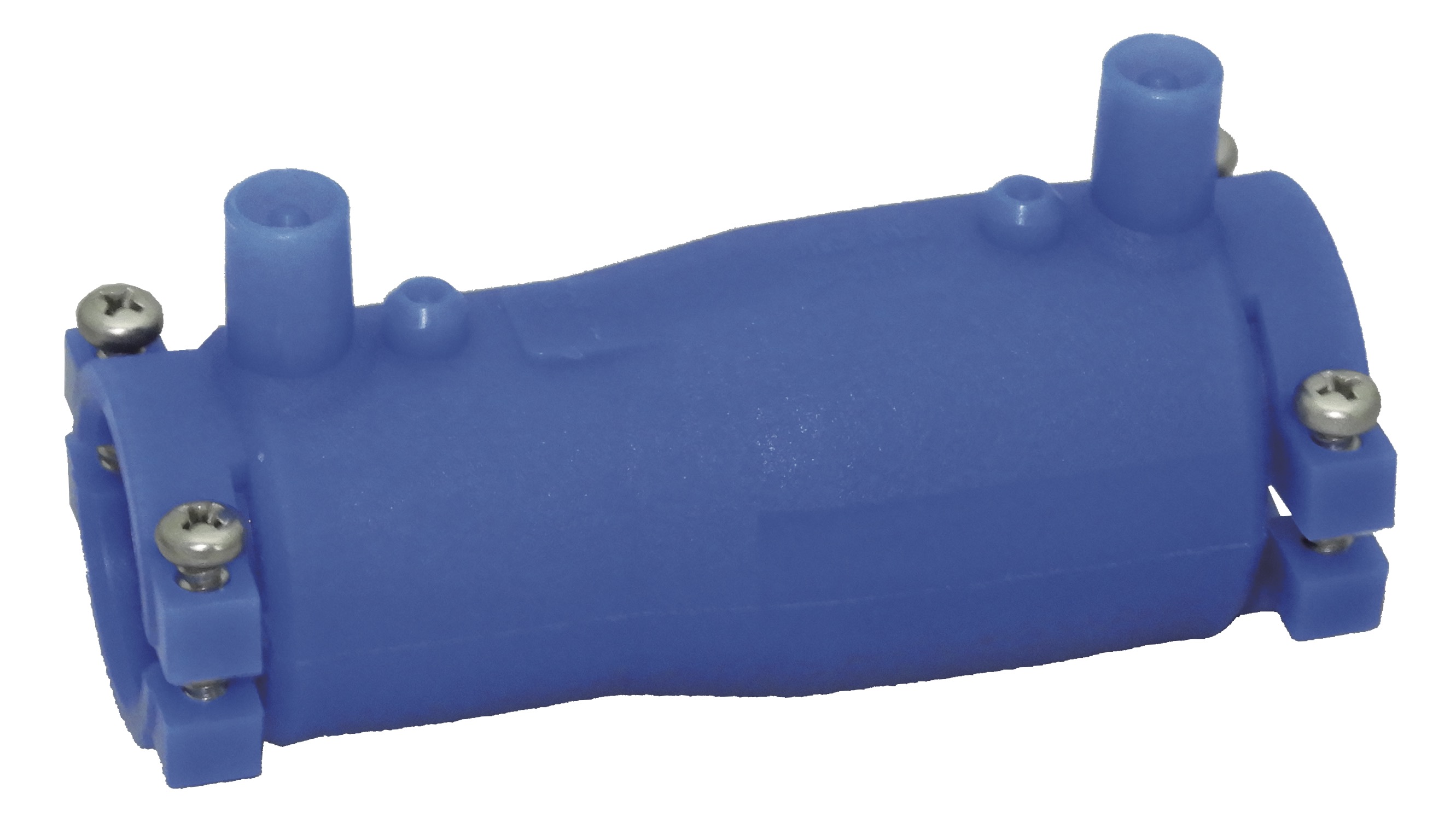

枝付き直管		EFソケット
EFエルボ		EF45°エルボ

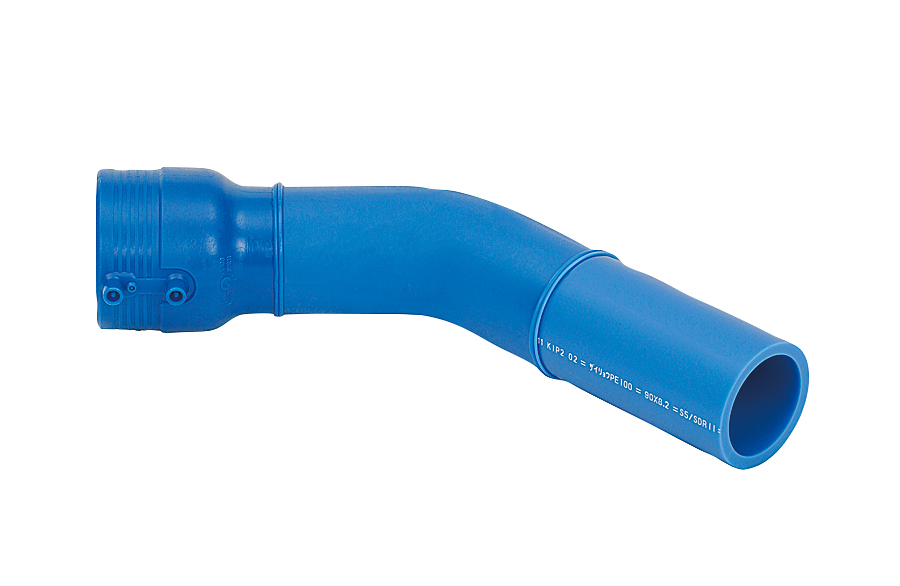

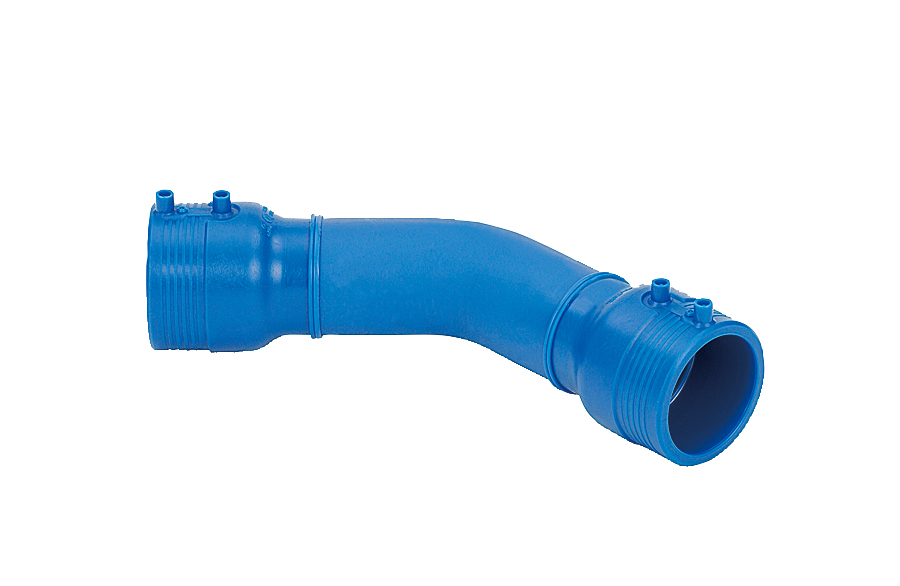

EFベンド		EF片受ベンド
ショートベンド		ベンド
EFチーズ		おねじ付 EFチーズ
EF片受チーズ		スピゴットチーズ
おねじ付チーズ		EFレデューサ
EF片受レデューサ		スピゴットレデューサ
EFキャップ		キャップ
フランジ付 EFチーズ		EF片受フランジ付チーズ
フランジ付チーズ		EFフランジ
フランジ		SPおねじ継手
SPおねじ継手ロング		SPめねじ継手
SPユニオン継手		SPユニオン継手ロング
SP給水栓ロング		金属継手 (おねじ) 前澤給装工業(株)
