布設現場の制約を受けずスピード施工を実現。

クボタケミックスの塩ビ製小型マス、マンホールは従来のコンクリート製品に比べ、軽量・コンパクトで施工が容易です。公益社団法人 日本下水道協会からもその有用性が認められ、JSWAS規格として制定されております。
小型マンホールは狭あいな場所への設置やコスト縮減に対する有効性が認められ、「下水道用硬質塩化ビニル製小型マンホール JSWAS K-9」に制定されております。塩ビ製ますに関しても水密性、施工性から、製品・寸法の標準化と品質確保の為に、「下水道用硬質塩化ビニル製ます JSWAS K-7」として規格化され、普及が加速し現在では公共下水においては標準的な最終ますとして使用されるようになりました。

ご興味のある製品をクリックしてください。

KC小型マンホールKC small manhole

下水道のイメージを変えた省スペース型硬質塩化ビニル製小型マンホール

KC小型マンホールは優れた施工性、耐食性が認められ、多くの事業体で使用されております。オール塩ビのシステム管材で、下水道管路の長寿命化・コスト縮減に貢献しています。

小型マンホールは多彩な用途にご使用いただけます。
  • 簡単施工
    軽量の為、人力で設置できます。インバート形状で納品の為、インバート施工が不要です。点検口が30cm程度とコンパクトなので、掘削量を大幅に軽減できます。
  • 長持ち
    下水道管渠の重要な腐食原因である硫化水素に侵されません。内面が滑らかなインバートは掃流性に優れ、汚水の滞留が起きにくい構造です。
  • 漏れない
    下水道管路として豊富な実績があるゴム輪接合方式を採用。地下水の浸入や、汚水の漏水がありません。内蓋を使用することで臭気漏れも心配もありません。
施工例



KC小型マンホール イメージ

JSWAS K-9 下水道用硬質塩化ビニル製小型マンホール
および関連製品

シリーズ 名 名称 略号 受口形状 品番
小型
マンホール
本管ゴム輪
受口タイプ
ST 150,200,250
-300
ST ゴム輪 1592
15L~90L 左 ( 右)
150,200,250
-300
15L,30L,45L,
60L,75L,90L
左( 右)
ゴム輪 1593
KT 150、200、250
-300
KT ゴム輪 1591
DR 150,200,250
-300
DR ゴム輪 1594
45Y 左( 右)
150,200-300
45Y 左( 右) ゴム輪 1595
90Y 左( 右)
150,200-300
90Y 左( 右) ゴム輪 1596
WLS 150,200-300 メーカー規格 ゴム輪 1598
90WY 150,200-300 メーカー規格 ゴム輪 1597
小型
マンホール
本管自在
受口タイプ
ST 150F,200F
-300
メーカー規格 自在受口・ゴム輪 9593
15L~90L 左( 右)
150F,200F-300
メーカー規格 自在受口・ゴム輪 9593
シリーズ 名 名称 略号 品番
関連製品

本管自在継手

150、200、250

PMF 1599

ゴム輪受口異径継手

150×100~250×200

IHR 1600

傾斜地対応自在短管
300

OSRF 7590
立上り部 300 MVU 1590

マンホール用底板

TB 5983

ウルトラインバートマンホールシリーズ(KDR)

H=2000mmまで立ち上り管不要の起点形ドロップインバートです。

※H寸法=管底から立ち上り部上端までの寸法

KDRシリーズの規格
すべて梱包数1
呼び(=H寸法) 150~300 200~300 250~300
☆600H
☆800H
1000H
☆1200H K-9 K-9
1500H K-9 K-9 K-9
☆1800H K-9 K-9 K-9
2000H K-9 K-9 K-9
施工例
シリーズ 名 名称 略号 品番
ウルトラインバート
マンホールシリーズ
ウルトラインバート用
くら型マンホール継手
KDRS 5981
KDR 150,200, 250
-300
KDR 1585

公共ますinspection chambers for sewerage

不明水の浸入や臭い漏れもなく、公共下水道・集落排水などに活躍。

宅地内設置でも公道下設置でも、小口径ながらコンクリートますに匹敵する 点検・維持管理を可能にしました。

迅速な道路復旧、施工に関わる人件費節約、浸入水対策など、現在の下水道事情にマッチした塩ビ製下水設備として、信頼性の高い耐食管路づくりにお応えします。

不明水浸入の心配がありません

部材は接着接合で高い水密性を維持。地下水や雨水などの侵入や汚水が漏れる心配がありません。

狭い場所でもらくらく施工

コンパクトで軽量なため、狭い場所での施工が容易。隣家との境界スペースがなかったり、既設管を回避する場合でも簡単に接合作業が行えます。

狭い場所でもらくらく施工
狭い場所でもらくらく施工

VUストッパ採用で流れスムーズ

塩ビ製なので掃流性に優れています。さらに受口ストッパ高さがVU管厚さと同じで内面に段差ができないため、汚物などがひっかかりにくい構造となっています。

VUストッパ採用で流れスムーズ

施工がスピーディー

インバートを切る必要はありません。しかも立ち上がり部はVU管を切管して接着接合するだけですから、高さ調節も簡単です。ますは勾配付きなので設置も素早く行えます。

勾配について

ますは本体には勾配をつけてありますので、底板、あるいはます上面のどちらかの水平をとるだけで、簡単に正確な勾配をとることができます。

※勾配のない製品も一部あります。



勾配について

ますの端面の水平を確保します。ます上面が水平の時、ます底には2/100ないし、1.5/100までの勾配がかくほされます。

勾配について

清掃器具もらくらく挿入

立上がりコーナー部に大きな曲線構造を設けているため、点検ミラーや清掃器具の挿入もスムーズです。

清掃器具もらくらく挿入

硬質塩化ビニル製ふた

においや雨水を
シャットアウト

ふたに密閉性の高いシール材を装着しているため,におい漏れや雨水の侵入の心配がありません。またふたは、ワンタッチふたなので開閉も簡単です。

においや雨水をシャットアウト
ターンUP方式のふた

専用工具で開閉するターンアップふたもありますので、イタズラ防止などに効果的です。

ターンUP方式のふた

鋳鉄製防護ふた

袋穴式の鋳鉄ふた

ふたの開閉は開閉治具を袋穴部に差し込み、こじるようにして行います。

袋穴式の鋳鉄ふた
宅内用の鋳鉄ふた

駐車場や車両通行の頻繁な宅地内でますを防護する鋳鉄製のふたも取り揃えています。

宅内用の鋳鉄ふた

JSWAS K-7 下水道用硬質塩化ビニル製ます

シリーズ 名 名称 略号 流出側形状 品番
ストレート ST 100, 150 - 200 ST 受口形 5409
ST 100, 150, 200 - 200 ST 受口形 5409
STP 100, 150, 200 - 200 STP 差し口形 5410
ストレート段差付 S 100x150-150 S 受口形 1580
S 100× 100, 125, 150 - 200 S 受口形 1580
S 100x150P-150 S 差し口形 1580
S 100× 100P, 125P, 150 - 200 S 差し口形 1580
MT150 MT150 MT 受口形 1580
45 度三方向合流 45WY 100× 100P, 150P - 200 45WY 差し口形 1586
45WY 100x100-200 45WY 受口形 1586
KM-45/90YW 45/90YW 100× 100, 150 - 200 45WY 受口形 1581
45/90YW 100x 100P,125P,150P - 200 45WY 差し口形 1581
45/90YW 100P, 150P - 300 45WY 差し口形 1581
90 度三方向合流 90WY 100x150-150 90WY 受口形 1580
90WY 100x150P-150 90WY 差し口形 1580
90WY 150x100-150 90WY 受口形 1580
90WY 100x150-200 90WY 受口形 1580
90WY 100x150P-200 90WY 差し口形 1580
90WY 100x 100, 150 - 300 90WY 受口形 1580
90WY 100x 100P, 150P - 300 90WY 差し口形 1588
90 度三方向合流段差付 90WY 100x 100,125,150 - 200 90WY 受口形 5440
90WY 100x 100P,125P,150P - 200 90WY 差し口形 5441
ストレート段差付大曲り S-L 100x 100, 150 - 200 S-L 受口形 1582
S-L 150x150-200 S-L 受口形 1582
S-L 100x 100P, 150P - 200 S-L 差し口形 1582
S-L 150x150P-200 S-L 差し口形 1582
90 度三方向合流大曲り 90WY-L 100x150P-200 S-L 差し口形 1582
90WY-L 150x150-200 S-L 受口形 1582
90WY-L 150x150P-200 S-L 差し口形 1582
ドロップストレート DR 100-150 DR 受口形 5422
DR 100, 150 - 200 DR 受口形 5422
DRS 100x150-200 DR 受口形 5422
DRS 100x150P-200 DRS 差し口形 5422
ドロップ90 度三方向合流 DR-90WY 100x 100,125,150 - 200 DR-90WY 受口形 5422
DR-90WY 100x 100P,150P - 200 DR-90WY 差し口形 5422
DR-90WY 100x100-300 DR-90WY 受口形 1581
DR-90WY 100x 100P, 150P - 300 DR-90WY 差し口形 1581
KM-45/90DR 100x 100P, 150P -200 DR-45WY 差し口形 1581
100x 100P, 150P -200 DR-45WY 受口形 1581

ウルトラインバートます(IFシリーズ)[流入受口取付形]

流入管の取付け位置が広範囲に設定可能

  • 段差点(落差)・起点・合流点・曲点など、多彩な用途でご使用いただけます。
  • 主要4サイズはインバート部と立ち上り部が射出形一体型。

    100-200 H=800mm、 1,000mm、150-200、 H=800mm、 1,000mm

呼び径/呼び高さH 100-200 125-200 150-200
600 -
800 * *
1000 * *
1200 -
1500 -
1800 -
2000 -

※印バート部と立ち上がりが射出成形一体型。
☆印は受注生産品です。

シリーズ 名 名称 略号 流出側形状 品番
ウルトラインバートます
(流入受口取付形)
シリーズ
100, 150-200 800H, 1000H IF 差し口型 1577
ウルトラインバート用支管 KDRS - 5981
ウルトラインバート用支管(接着受口タイプ) SVUL - 5982
IF(底板付) 100-200 IF 差し口型 1587
IF(底板付) 125-200 IF 差し口型 1587
IF(底板付) 150-200 IF 差し口型 1587

ゴム輪型硬質塩化ビニル公共ます(耐震コア内臓)

ゴム輪受口部に新開発『耐震コア』を内臓。
ます本体への影響なしに排水管の突っ込み(18mm)を吸収します。

地震発生により耐震コア受口に接続された排水管に突込みが発生した場合、その力を公共ます本体に伝達せず、耐震コア外周に設けたリブが折れて耐震コアとともに排水管がスライド。これにより18mmまでの突っ込みを吸収します。

ゴム輪型硬質塩化ビニル公共ます(耐震コア内臓)

耐震性・掃流性・維持管理機能を徹底追及した新構造

芯ずれを防ぎ、段差のできないフラット設計

耐震コアと配水管の接合部は、段差のないフラット設計、さらに芯出しリングの採用で、排水管を挿入すだけで芯ズレを起こさず段差のない施工が行えます。排水管に曲げ方向の力が加わっても、耐震コアと排水管との接合部には、ほとんど段差が生じません。

芯ずれを防ぎ、段差のできないフラット設計
ゴム輪受口で±5°の可とう性を確保

地盤変位による曲げが発生しても、ゴム輪受口により±5°の可とう性で対応。排水管の割れや、ます受口の破損を防止します。また立ち上り部にもゴム輪受口を採用。±5°の曲げに対応します。

ゴム輪受口で±5°の可とう性を確保
差し口形​
シリーズ 名 名称 略号 流出側形状 品番
ゴム輪受口形
ます径200シリーズ
100x 100P, 150P - 200 SR-R 差し口形 5481
100x 100P, 150P - 200 45WY R 差し口形 5482
100x 100P, 150P - 200 90WY-R 差し口形 5483
100x 100P, 150P - 200 DR-R  差し口形 5484
100x 100P, 150P - 200 DR90WY R  差し口形 5485
ゴム輪受口形
ます径300シリーズ
100x 100P, 150P -300 90WY R  差し口形 5483
100x 100P, 150P -300 DR90WY R 差し口形  5485
ゴム輪受口形
SR-L
SR-L 100x150P-150 SR-L  差し口形 1582
SR-L 150x150P-150 SR-L  差し口形 1582
シリーズ名 名称 形状 品番
公共雨水ます R-ST 100x 150P-200 ストレート 5241
R-90WY 100x 150P-200 90度三方向合流(差し口型) 5243
R-90WY 100Rx 150P-200R 90度三方向合流(差し口型) 5243
雨水ます用塩ビ製ふた AIH 5249
雨水ます用塩ビ製ふた AOH 5249
ます関連製品 ます用立上り管 EW-VU300 1590

鋳鉄製防護ふたcast iron protect cavers

車両の大型化に伴う苛酷な交通条件下でも、ます、マンホールをしっかり防護する強度と耐久性を備えています。

※市章マーク入り、全面デザイン入りも製作可能です。

袋穴式の鋳鉄ふた

ふたの開閉は開閉治具を袋穴部に差し込み、こじるようにして行います。

袋穴式の鋳鉄ふた

宅地用の鋳鉄ふた

駐車場や車両通行の頻繁な宅地内でますを防護する鋳鉄製のふたも取り揃えています。

宅地用の鋳鉄ふた

蝶番ロック式

蝶番ロック式
蝶番ロック式

蝶番袋穴式

蝶番袋穴式
蝶番袋穴式

鎖式

鎖式
鎖式

鋳鉄製防護ふたと台座の規格品種および略号

種類 略号 呼び径(適用ます径)
防護ふた 台座 150 200 300
標準型 T25 T25A PB25A G-3* G-3*
T14 T14A G-3* G-3*
T8 T8A PB8A G-3 G-3* G-3*
簡易型 T8 T8B PB8B G-3 G-3 G-3
備考

1.標準型はオール鋳鉄製品、簡易型は受粋に塩ビ管を使用したもの(T-Bのみ)です。

2.台座は再生プラスチック製品です。

*印はプラスチック・マスマンホール協会型になります。

●はメーカー規格品

鋳鉄製防護ふたの使用場所

種類 適用 略号
T25 道路一般 総重量14トンを超える大型車両が通行する場所
T14 大型車の交通の少ない道路 総重量14トンを超える大型車両が通行しない場所
T8 歩道・宅地内など 総重量8トンを超える大型車両が通行しない場所

品名の読み方

鋳鉄製防護ふた
T25A 200 L
荷重区分 呼び径(mm) ふたと受粋の連結構造
T25A   A…蝶番袋穴式
T14A   L…蝶番ロック式
T8A   K…鎖式
T8B
再生プラスチック製台座
PB25A 200
荷重区分 呼び径(mm)
Pb25A…T25A、T-14A用
PB8A…T8A用
PB8B…T8B用

塩ビ蓋PVC lids

維持管理性、美観、荷重強度、浸入水対策など、求められる諸条件をクリアする幅広い製品をラインナップ。

臭いや雨水をシャットアウト 施工条件に合わせて選べる豊富な品種

パイプ内径に装着できる差し口型と、パイプ外径に接着できる受口型があります。

ふたに密閉性の高いシール材を装着していますので、臭い漏れや雨水の浸入の心配がありません。また、ふたは簡単に開閉できますのでメンテナンスも容易です。

優れた荷重強度 スッキリとした外観仕上がり

設計荷重強度はT2で、車庫内などで乗用車程度がのっても優れた強度を維持します。

みかげシリーズ、グレーシリーズ、鋳鉄ふたシリーズと、施工現場に合わせた多彩な製品揃え。いずれも地表面には大きなマンホールふたが並ばず、スッキリと美しく仕上がります。

開閉方式

  • ターンアップ

    ふたを回すとセリあがります。

    ターンアップ

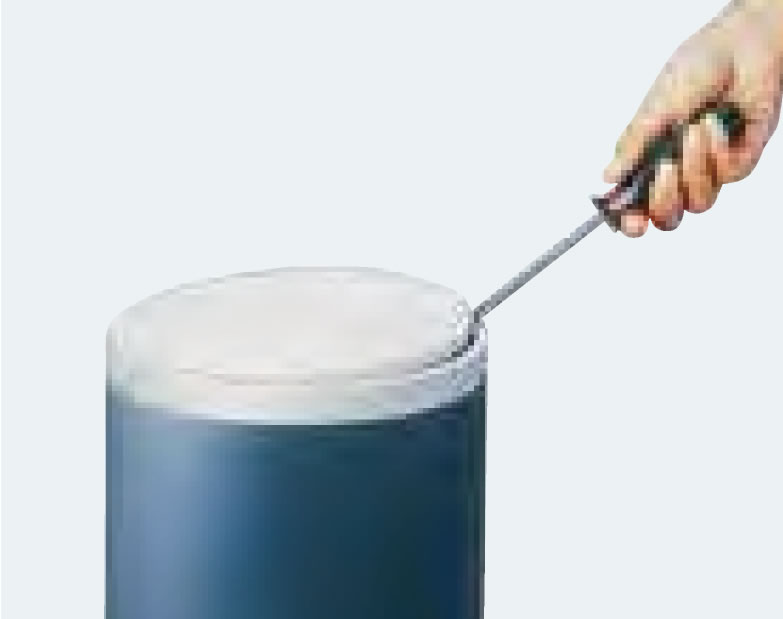

  • ワンタッチ

    ドライバーで開閉します。

    ワンタッチ
  • フィンガー

    指で開閉します。

    フィンガー
  • 開閉キー

    開閉キーで開閉します。

    開閉キー
  • 調整式

    高さ/傾斜角度が調整可能です。

    調整式
  • くさり付タイプ
    くさり付タイプ

ふた(JSWAS K-7 規格品)

シリーズ 名称 呼び径
ライトシリーズ AIライト 50、75、100、150、150(鎖)、200、200(鎖)
AI傾斜ライト 150、150(鎖)、200、200(鎖)、300、300(鎖)
AI-Rライト 300、300(鎖)
AOライト 200、200(鎖)
BIライト 150、200、200(鎖)
BI傾斜ライト 200、200(鎖)
BOライト 200、200(鎖)
グレーシリーズ AIグレー 150、150(鎖)、200、200(鎖)
MCO-BLグレー 150
鋳鉄製シリーズ AI-FCD 150C、150C(鎖)、200C、200C(鎖)
AI-FCD傾斜 200C、200C(鎖)
AI-R-FCD 300C、300C(鎖)、350C、350C(鎖)
点検・維持管理治具 BI-BO用開閉ハンドル(KEY)
鋳鉄製防護ふた用開閉治具

プリふた

名称 サイズ
プリふたAIライト AI150、AI1500鎖、AI200、AI200鎖
鋳鉄プリふた 鋳鉄製防護ふたT8B(200A蝶番袋穴式、200K鎖式)

硬質塩化ビニル製内ふた(JSWAS K-7 規格品)

名称 略式 呼び径
内ふた CV-R 150、200、300
