給水・圧送管用接着継手

fittings_for_water_supply
TOP > 製品情報 > ピックアップ > 給水・圧送管用接着継手

ご興味のある製品をクリックしてください。

ご興味のある項目をクリックしてください。

TS継手・HITS継手TS fittings

給水・圧送用にはJIS K6743水道用硬質ポリ塩化ビニル管継手を
使用します。JIS K6743には硬質ポリ塩化ビニル管継手(TS継手)、耐衝撃硬質ポリ塩化ビニル管継手(HITS継手)の2種類が規定されております。

TSは「Taper Sized」の略です。テーパの受口を持った継手と管の両接合面に接着剤を塗布して挿入し、表面の膨潤と管と継手の弾性を利用して接合します。

製造方法により、A形(成形継手)・B形(加工継手)の2種類があります。

クボタケミックスでは、TS継手、HITS継手をJIS規格であるφ13~150までに加え、φ300までご提供しております。

HI継手

使用温度範囲と使用圧力ならびに設計圧力

※スクロールでご覧いただけます。

パイプ 主要な継手 用 途 使用温度範囲 使用圧力ならびに設計圧力
水道用耐衝撃性硬質ポリ塩化ビニル管 HIVP
水道用硬質ポリ塩化ビニル管 VP
JIS K6762
HITS継手
TS継手
給水用
水道用
常温(5~35℃) 使用圧力(静水圧)   :0.75MPa
設計圧力(静水圧+水撃圧):1.0MPa
硬質ポリ塩化ビニル管 VP、HIVP
JIS K6741
HITS継手
TS継手
水道水
以外
常温(5~35℃) 設計圧力(静水圧+水撃圧):1.0MPa
硬質ポリ塩化ビニル管 VU
JIS K6741
TS継手 水道水
以外
常温(5~35℃) 設計圧力(静水圧+水撃圧):0.6MPa
(管体強度による)
(注)
  • 使用温度範囲と使用圧力ならびに設計圧力は、継手の種類または接合方式によって異なる場合があります。
  • 管内流速が速くなると水撃圧が高くなるのでご注意ください。(管内流速は、原則として2m/s以下となるようにしてください。)
  • 塩ビ管は温度差により熱伸縮しますので、塩ビ露出配管には伸縮処理が重要です。
  • 塩ビ管の地中埋設深さは、敷地内車両経路では管の上端より600mm以上、それ以外では呼び径30以下は300mm、呼び径40~65は450mm、呼び径75以上は600mm以上としてください。但し、寒冷地では凍結深度以上としてください。また、2m以上の深埋設の場合は埋設強度計算が必要です。

透明給水継手transparence TS fittings

透明給水継手はHI樹脂をベースに成形しております。受口形状はTS継手に準じておりますので、VP管、HIVP管に使用可能です。設計圧力は常温で1.0MPaとなります。

クボタケミックスではφ13から最大φ50まで品揃えしております。継手本体をスケルトンボディにすることにより、施工の見える化を実現しました。

タフダインHI(白)と併せて使用することにより、接着剤の塗布状況を確認できます。

透明な継手で挿入状態、接着剤の有無を一目で確認

 給水・圧送管用ビニルパイプ

専用接着剤
ダフダインHI(白)

 給水・圧送管用ビニルパイプ

接合部共通寸法
TS、HITS、透明給水継手

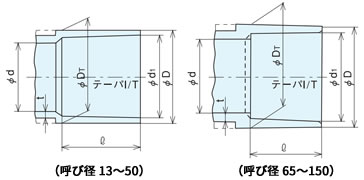

A形(呼び径 150以下)(射出成形品)

 給水・圧送管用ビニルパイプ

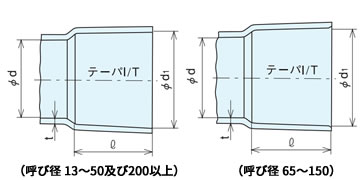

B形(呼び径 13~300)(二次加工品)

 給水・圧送管用ビニルパイプ

※スクロールでご覧いただけます。

呼び径 d1 d1の許容差 D DT D、DT
許容差
I/T d(最小) t(最小)
13 18.40 ±0.20 24 24 -0.6 1/30 26 13 2.7
16 22.40 ±0.20 29 29 -0.7 1/34 30 16 2.7
20 26.45 ±0.20 33 33 -0.8 1/34 35 20 3.2
25 32.55 ±0.25 40 40 -1.0 1/34 40 25 3.6
30 38.60 ±0.25 46 46 -1.0 1/34 44 31 3.6
40 48.70 ±0.30 57 57 -1.2 1/37 55 40 4.1
50 60.80 ±0.30 70 70 -1.5 1/37 63 51 4.5
65 76.60 ±0.30 87 88.5 -1.5 1/48 61 67 4.1
75 89.60 ±0.30 102 104.5 -1.5 1/49 64 77 7.5
100 114.70 ±0.30 130 133.5 -1.8 1/56 84 100 9.4
125 140.85 ±0.35 157 161 -1.8 1/58 104 125 7.0
150 166.00 ±0.40 186 190 -2.0 1/63 132 146 12.2
200 217.90 ±0.80 - - - 1/50 200 194 10.3
250 269.30 ±0.90 - - - 1/50 250 240 12.7
300 320.70 ±1.00 - - - 1/50 300 286 15.1

備考

1.D、DTの許容差のプラス側は制限なしとします。
  2.B形の厚さtの値は加工していない部分の厚さを示します。
  3.ℓの許容差は、呼び径150mm以下は(+4, -0.5)mm、呼び径200mm以上は(+10, 0)mmとします。

HT継手high temperature TS fittings

高温の給水用継手にはJIS K6777 耐熱性硬質ポリ塩化ビニル管
継手を使用します。 水道用と同じく厚生労働省の水質基準に適合しております。 製造方法により、A形(成形継手)・B形(加工継手)の2種類があります。

クボタケミックスでは、HT継手をJIS規格であるφ13~50までに加え、φ150までご提供しております。 使用温度により設計圧力が変わりますので詳細は下表を参照ください。

HT継手

HT の温度別ー設計圧力(静水圧+水撃圧)

※スクロールでご覧いただけます。

パイプ 継手 用 途 呼び径 温度別ー設計圧力(静水圧+水撃圧)
耐熱性硬質ポリ
塩化ビニル管 HT
HT 継手 給湯
温泉引湯
13~50 使用温度(℃) 5~40 41~60 61~70 71~90(注)
設計圧力 1.0MPa 0.6MPa 0.4MPa 0.2MPa
65~150 使用温度(℃) 5~40 41~60 61~70 71~85(注)
設計圧力 1.0MPa 0.4MPa 0.25MPa 0.15MPa

(注)

  • 圧力管の連続常用温度範囲は、呼び径13~50は5~85℃、呼び径65~150は5~80℃となります。
  • HTパイプの温度差による線膨張係数は、銅管・鋼管の4~6倍ですので、HT配管には特に伸縮処理が重要です。
  • 管・継手の接着接合には必ず専用接着剤 「ダフダインHT」をご使用ください。
  • 油類(食用含む)及び有機溶剤は付着禁止です。

接合部共通寸法

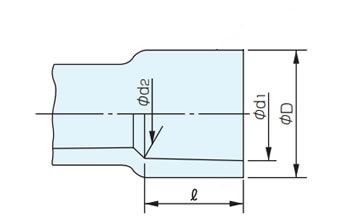

A形(射出成形品)

 A形(射出成形品)

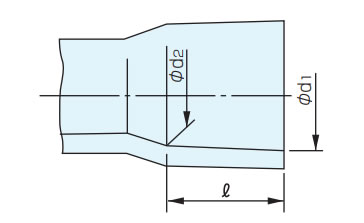

B形(二次加工品)

 B形(二次加工品)

※スクロールでご覧いただけます。

呼び径 A形(射出成形品)   B形(二次加工品) 規格
品種 d1 許容差 d2 許容差 ℓ±4 D(最小)
A形
13 全品種 18.30 ±0.20 17.55 ±0.25 22 26 JIS K 6777
16 22.35 21.55 27 29
20 26.35 25.50 33 34
25 32.50 ±0.30 31.40 ±0.35 38 41
30 38.50 37.45 42 46
40 48.50 47.45 47 56

※スクロールでご覧いただけます。

呼び径 A形(射出成形品) 規格
品種 d1 許容差 d2 許容差 ℓ±4 D(最小)
50 A形全品種 60.50 ±0.30 59.45 ±0.35 52 69 JIS K 6777
65 ソケット 76.60 75.30 ±0.30 61 89
エルポチーズ 76.60 - - 61 91
75 A形全品種 89.60 - - 64 106
100 114.70 - - 84 134
125 140.80 - - 104 166
150 166.00 ±0.40 - - 132 189

※スクロールでご覧いただけます。

呼び径 B形(二次加工品) 規格
品種 d1 許容差 d2 許容差 ℓ±4 D(最小)
50 ベンド 60.50 ±0.30 59.45 ±0.30 52 -
59.10 63 -
65 B形全品種 76.60 75.12 69 -
75 89.80 88.13 72 -
100 115.00 ±0.35 112.91 ±0.35 92 -
125 141.20 ±0.40 138.71 ±0.40 112 -
150 166.50 ±0.50 163.38 ±0.50 140 -

表中記号

JIS K 6777

: 日本工業規格 JIS K 6777品

: メーカー規格品

クボタケミックス 給水・圧力用継手 汎用製品・品揃一覧

※スクロールでご覧いただけます。

名称 略号 TS継手 HI継手 透明給水継手 HT継手
適用サイズ
(品番)
JISK6743
及び
メーカー規格
JISK6743
及び
メーカー規格
メーカー規格 JISK6777
及び
メーカー規格
ソケット
(品番)
S φ13~φ150
(5011)
φ13~φ150
(6011)
φ13~φ50
(6011)
φ13~φ150
(2011)
ソケット B型
(品番)
φ200~φ300
(9061)
φ200~φ300
(9661)
エルボ
(品番)
L φ13~φ150
(5012)
φ13~φ150
(6012)
φ13~φ50
(6012)
φ13~φ150
(2012)
45°エルボ
(品番)
45L φ13~φ100
(5012)
φ13~φ100
(6012)
φ13~φ50
(6012)
-
チーズ
(品番)
T φ13~φ150
(5013)
φ13~φ150
(6013)
φ13~φ50
(6013)
φ13~φ150
(2013)
バルブソケット
(品番)
VS φ13~φ100
(5031)
φ13~φ100
(6031)
- -
ユニオンソケット
(品番)
US φ13~φ50
(5041)
φ13~φ50
(6041)
- -
キャップ
(品番)
C φ13~φ150
(5042)
φ13~φ150
(6042)
- -
給水栓用ソケット
(品番)
WS φ13~φ25
(5021)
φ13~φ25
(6021)
- -
給水栓用エルボ
(品番)
WS φ13~φ25
(5022)
φ13~φ25
(6022)
- -
給水栓用チーズ
(品番)
WR φ13~φ25
(5023)
φ13~φ20
(6023)
- -
メタル入給水栓用
ソケット
(品番)
MWS φ13~φ25
(4028)
φ13~φ25
(7028)
φ13~φ25
(7028)
φ13~φ25
(3028)
メタル入給水栓用エルボ
(品番)
MWL φ13~φ25
(4033)
φ13~φ25
(7033)
φ13~φ25
(7033)
φ13~φ25
(3033)
メタル入給水栓用チーズ
(品番)
MWT φ13~φ25
(4030)
φ13~φ25
(7030)
- -
メタル入バルブソケットⅡ型
(品番)
MVS(Ⅱ) φ13~φ100
(4031)
φ13~φ100
(7031)
φ13~φ50
(7031)
-
メタル入バルブソケットⅠ型
(品番)
MVS(Ⅰ) φ13~φ30
(4031)
φ13~φ30
(7031)
- φ13~φ50
(3031)
90°ベンド B型
(品番)
90B φ13~φ300
(9062)
φ13~φ200
(9662)
- φ13~φ150
(9262)
45°ベンド B型
(品番)
45B φ13~φ300
(9062)
φ13~φ200
(9662)
- φ13~φ150
(9262)
22 1/2°ベンド B型
(品番)
22 1/2B φ13~φ300
(9062)
φ13~φ200
(9662)
- φ13~φ150
(9262)
11 1/4°ベンド B型
(品番)
11 1/4B φ13~φ300
(9062)
φ13~φ200
(9662)
- φ50~φ150
(9262)
5 5/8°ベンド B型
(品番)
5 5/8B φ40~φ300
(9062)
φ40~φ200
(9662)
-
Sベンド B型
(品番)
S-B φ40~φ150
(9060)
φ13~φ150(9660) -
JIS10Kフランジ
(品番)
10K-F φ15~φ300
(7142)
φ15~φ300
(7542)
- φ15~φ100
(2342)
JIS5Kフランジ
(品番)
5K-F φ15~φ150
(7144)
- - -
水道フランジ
(品番)
φ40~φ300
(7042)
φ40~φ300
(7642)
- -
使用可能な接着剤 タフダイン赤・青 タフダインHI タフダインHI(白) タフダインHT
タフダインHI タフダインHI(白)
タフダインHI(白)

品揃一覧表
