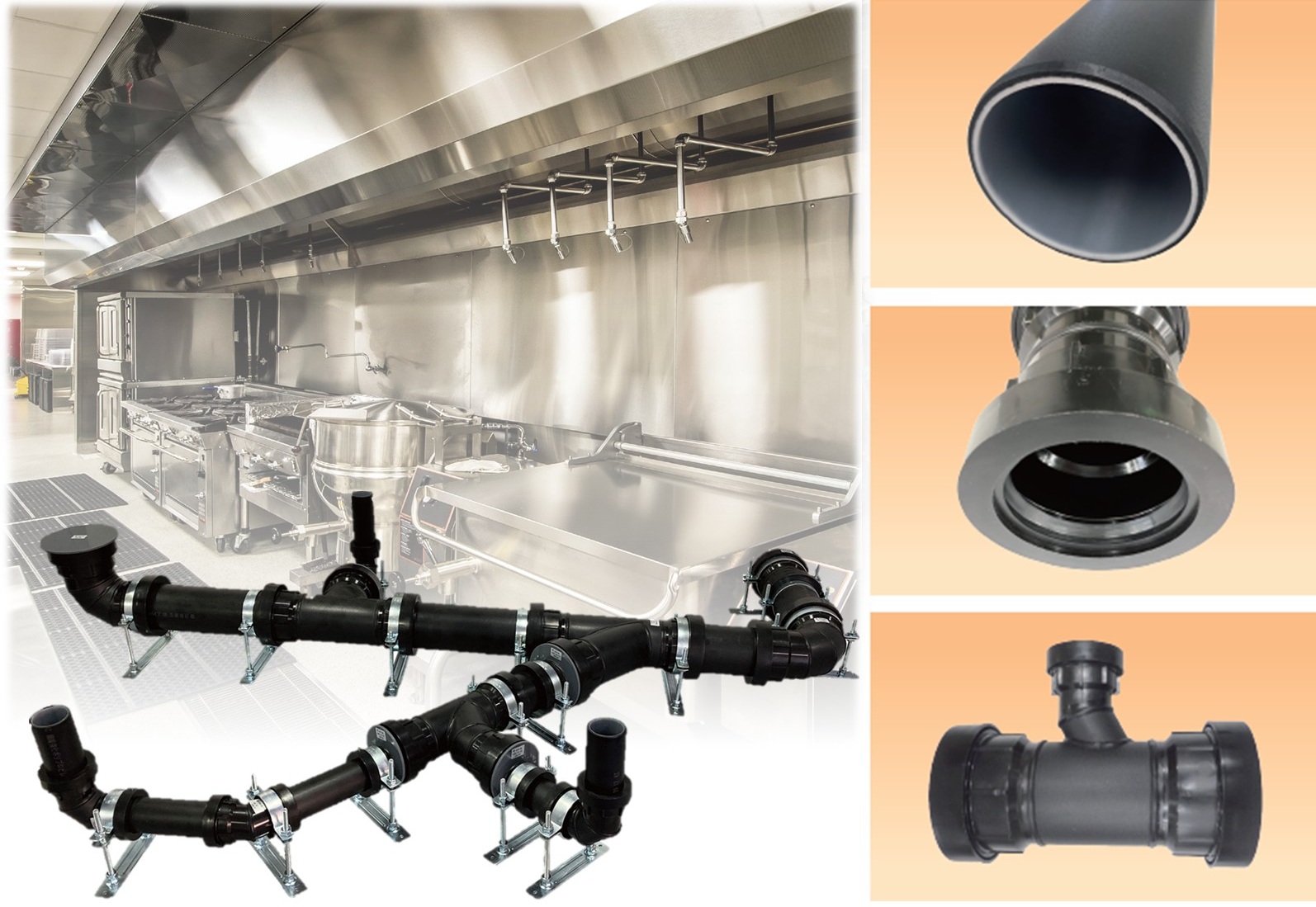

厨房排水用HTPPパイプ・継手
HTPP厨房の高温排水用配管に新提案！
厨房排水用HTPPパイプ・継手
(ＫＣ繊維強化ポリプロピレンパイプ・継手)
耐熱性硬質ポリ塩化ビニル管・継手（HT管・継手）は、調理器具（スチームコンベクションなど）に使用される洗剤に含有されている有機溶剤に侵され、亀裂漏水が生じるため業務用厨房排水管路に使用できませんでした。
そこで、業務用厨房排水用途に適合する耐薬品性・耐熱性に優れたPP（ポリプロピレン樹脂）を用いた厨房排水用HTPPパイプ・継手を新たにラインナップしました！
本ページでは、HTPPパイプ・継手の構造や用途、特長、施工方法、耐薬品性、ラインナップなど、設計・施工に必要な情報をご紹介します。
HTPPパイプ・継手とは
HTPPパイプは、内層：ポリプロピレン、外層：ガラス繊維強化ポリプロピレンの二層管です。
HTPP-RR継手は、HTPPパイプを溶接して制作した継手端部に、ポリプロピレン単層のRR受口を設置したものです。
特殊工具が不要なゴム輪(RR)接合により、ワンタッチでの接合が可能です。
HTPPパイプ・継手の構造
厨房の排水用途に対応！
HTPPパイプ・継手の使用用途は、各調理機器類からグリストラップまでの厨房排水における横引き管です。
床ころがし配管、シンダーコンクリート埋設、土中埋設に対応しますが、吊り配管、立て管には使用できません。

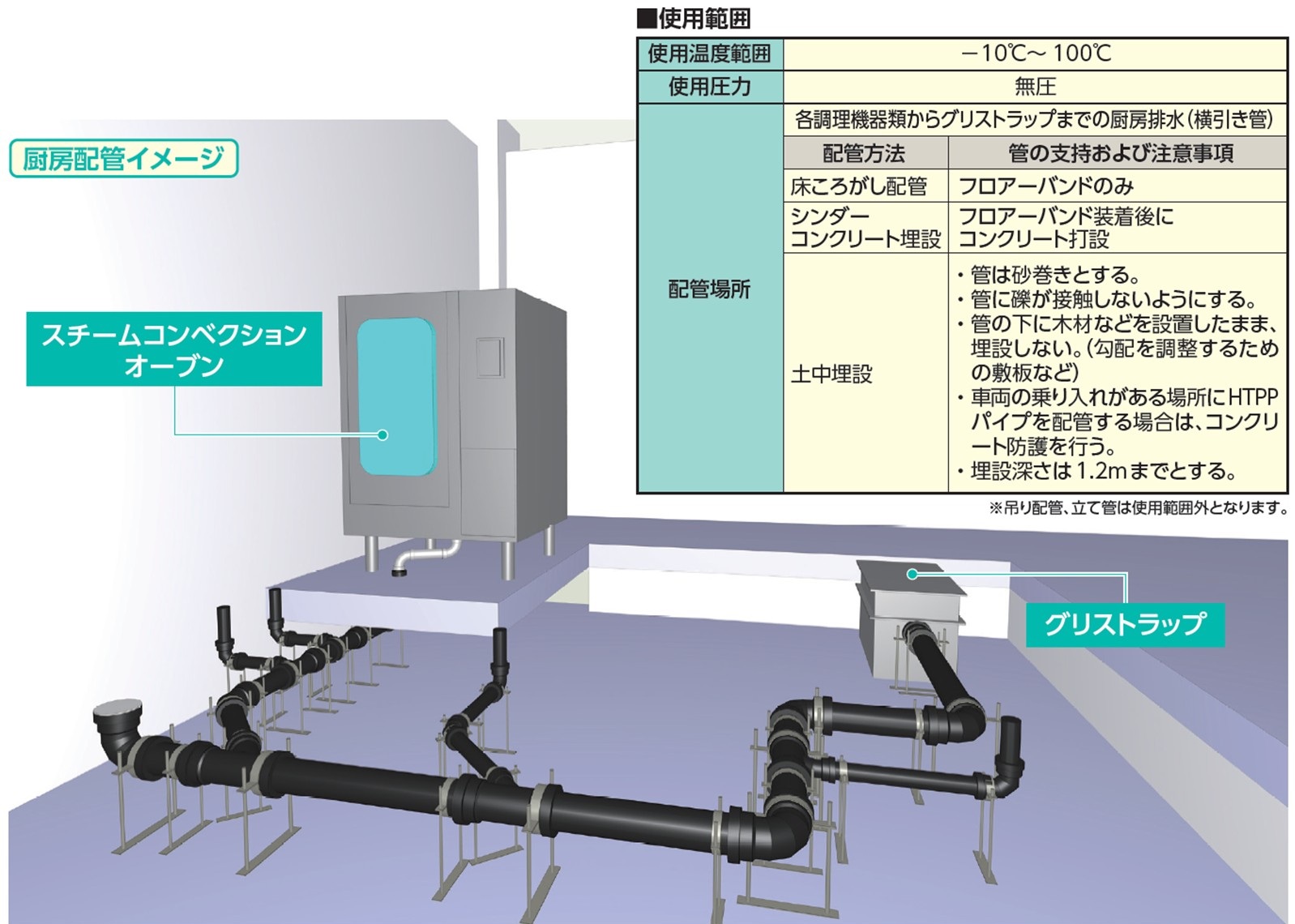

配管のイメージと使用範囲
特長１ 使用温度
耐熱性に優れたPPを使用することで、－10℃から100℃に適用！
実験により、100℃の環境下に30分以上さらしても割れ、変形がないことを確認しています。
特長２ 熱伸縮性能
HTパイプと比較して、線膨張係数が小さい！
実験により、高温排水（80 ～ 90℃）を流しても蛇行、反りがないことを確認しています。
線膨張係数の比較
特長３ 耐薬品性
耐薬品性にも優れたPPにより、業務用洗浄剤、油に対する耐食性を発揮！
文献により、主要メーカーの業務用洗浄剤へ適用可能なことを確認しています。
※スクロールでご覧いただけます。
| 洗剤名 | 洗剤の用途 | 成分 | 耐薬品性 | ||
|---|---|---|---|---|---|
| 洗剤A | スチームコンベクションオーブン用 （アルカリ性） |
水酸化カリウム | ◎ | ||
| アルキルアミンオキシド | ◎ | ||||
| カルボン酸塩 | ◎ | ||||
| アルキルポリグルコシド | ◎ | ||||
| エタノール | ◎ | ||||
| 洗剤B | 60℃前後のオーブン用 （アルカリ性） |
水酸化ナトリウム | ◎ | ||
| ジエチレングリコールモノブチルエーテル | ◎ | ||||
| 界面活性剤 高級アルコール系（非イオン） | ◎ | ||||
| 金属イオン封鎖剤 | ◎ | ||||
| 染料 | ◎ | ||||
| 洗剤C | 油で汚れた調理機器用 （アルカリ性） |
直鎖アルキルベンゼンスルホン酸塩 | ◎ | ||
| アニオン界面活性剤 | ◎ | ||||
| ポリオキシエチレンアルキルエーテル | ◎ | ||||
| 着色剤 | ◎ | ||||
| 洗剤D | スチームコンベクション専用 | プロピレングリコール | ◎ | ||
| ベンジルアルコール | ◎ | ||||
| 炭酸カリウム | ◎ | ||||
| 有機溶剤 | ◎ | ||||
| モノエタノールアミン | ◎ | ||||
| アルキルベンゼンスルホン酸ナトリウム塩 | ◎ | ||||
◎：侵されない ○：大体侵されないとみなしてよい △：やや侵される ×：使用できない
特長４ 施工性
施工時間をHT管・継手（接着接合）と比較して同等以下、他社品と比較して38％に短縮！
モデル配管による施工時間比較
特長５ 環境負荷軽減
従来品（SUS管）と比べて、製造時に発生するCO2排出を80％削減！
CO2排出量の比較
※SUS管の CO₂排出量は公表されている製品重量、及び産業技術総合研究所・サステナブル経営推進機構【IDEA ver2】の影響評価計数（GHG排出原単位）より試算した参考値（2022年4月確認）
※弊社ではすべての生産拠点で製造時に使用する電力は100％再生可能エネルギー化しており、上記計算に反映
単位：ｍｍ
※点検蓋には抜け止め機能はありません。
| 品名 | 枝呼び径 | 主呼び径 | |||
|---|---|---|---|---|---|
| 40 | 50 | 75 | 100 | ||
| 直管 | ー | 〇 | 〇 | 〇 | 〇 |
| 90°エルボ(DL) | ー | 〇 | 〇 | 〇 | 〇 |
| 45°エルボ(45L) | ー | 〇 | 〇 | 〇 | 〇 |
| 片受90°エルボ(KDL) | ー | 〇 | 〇 | 〇 | 〇 |
| 90°大曲Y(LT) | ー | 〇 | 〇 | 〇 | 〇 |
| 90°径違い大曲Y(RLT) | ×40 | ー | 〇 | 〇 | ー |
| ×50 | ー | ー | 〇 | 〇 | |
| ×75 | ー | ー | ー | 〇 | |
| 45°Y(Y) | ー | 〇 | 〇 | 〇 | 〇 |
| 45°径違いY(RY) | ×40 | ー | 〇 | 〇 | ー |
| ×50 | ー | ー | 〇 | 〇 | |
| ×75 | ー | ー | ー | 〇 | |
| ソケット(両受)(DS) | ー | 〇 | 〇 | 〇 | 〇 |
| ユニオンソケット(US) | ー | 〇 | 〇 | 〇 | 〇 |
| 点検蓋(CO)※ | ー | 〇 | 〇 | 〇 | 〇 |
| 異径ソケット(両受け偏芯) (HRS) |
×40 | ー | 〇 | 〇 | ー |
| ×50 | ー | ー | 〇 | 〇 | |
| ×75 | ー | ー | ー | 〇 | |
| 異径ソケット(片受け偏芯) (KHRS) |
×40 | ー | 〇 | 〇 | ー |
| ×50 | ー | ー | 〇 | 〇 | |
| ×75 | ー | ー | ー | 〇 | |
| SUS片ねじニップル | ー | 〇 | ー | ー | ー |

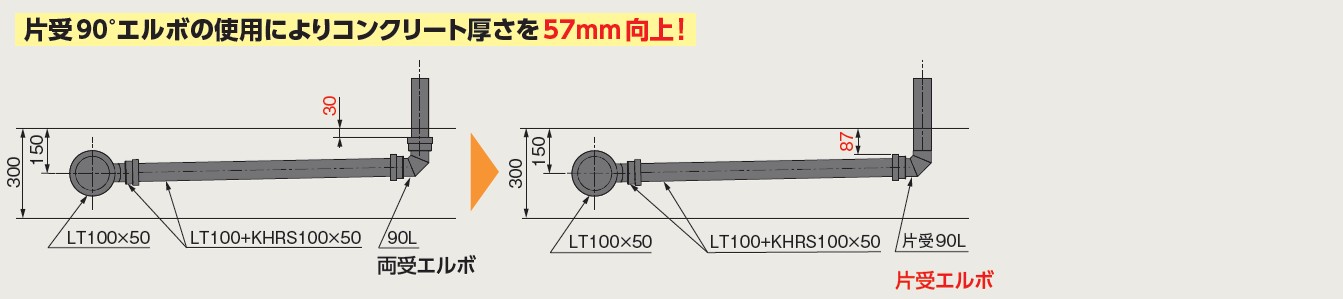

片受90°エルボ、異径ソケットの使用例
片受90°エルボはスチームコンべクションオーブン等の機器との接続部に使用します。
90°エルボを使用するのと比較して、コンクリート厚さを向上できます。

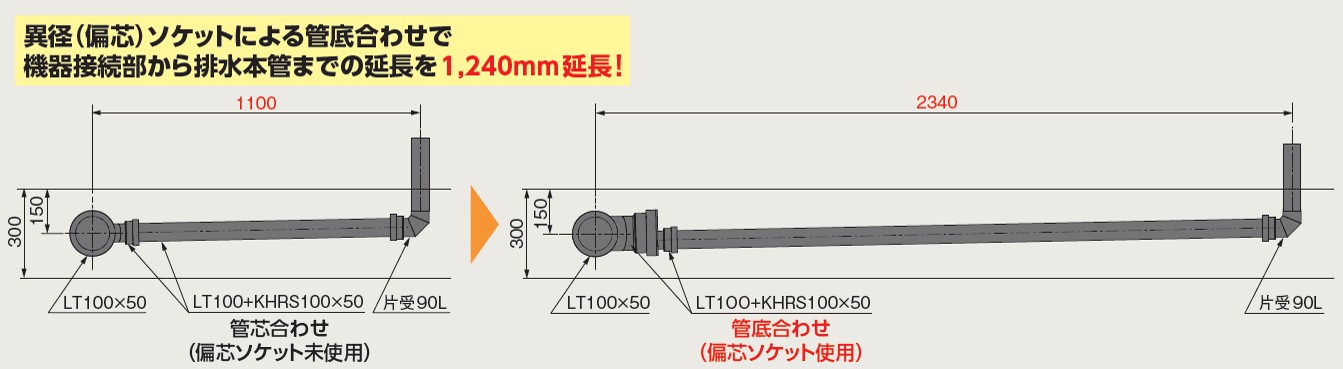

異径(偏芯)ソケットによる管底合わせを行うことで、機器接続部から排水本管までの延長を拡大できます。
