スプリンクラー設備用ポリエチレンパイプ(HPPE-SP)

スプリンクラー設備用
ポリエチレンパイプ
(スーパータフポリHPPE-SP)

スプリンクラー設備用ポリエチレンパイプ（スーパータフポリHPPE-SP）は、スプリンクラー設備配管のサブメイン管として使用できる配管材です。

軽易耐熱性試験をクリアし、消防庁告示第19号に基づく（一財）日本消防設備安全センターによる登録認定を取得しています。

特長・性能
登録認定の内容／適用箇所
ラインナップ
管継手部損失水頭の直管換算長
接合専用工具
カタログ

特長・性能Features

1.錆びない

金属管とは異なり、樹脂製のため錆びの心配がなく、優れた耐食性を発揮します。

2.軽量で施工がしやすい

金属管と比較して軽量であるため、天井での配管作業が容易となります。
管体が柔軟なため、現場での切断も容易なほか、順方向・逆方向のどちらからでも配管が可能なため、柔軟な工程管理に貢献します。
また、熟練不要なEF接合により、省人化や施工品質の向上を実現します。

重量比較　HPPE-SPと
配管用炭素鋼鋼管（SGP）白管

※スクロールでご覧いただけます。

呼び径	SGP(白)	HPPE-SP	重量比
40	3.9	0.8	▲79.4%
50	5.3	1.3	▲75.5%
75 (80)	8.8	2.2	▲75.0%
100	12.2	4.2	▲65.6%

(2024年3月確認)

3.施工時間を短縮

軽量で施工性に優れるため、金属管と比較して施工時間を短縮することができます。

施工時間比較

※下記条件による当社独自現場検証値

スプリンクラーアラーム弁2次側
サブメイン管におけるHPPE-SPとSGP(白)

m数	31.0m 平均口径≒75A(68.9mm)
ユニット数	HPPE-SP:14　SGP(白):12
接合数	HPPE-SP:21カ所　 SGP(白):27カ所

4.CO２排出量が少ない

金属管と比較して製造時のCO２排出量が少なく、環境負荷の低い配管材です。

プレファブユニットで品質安定、工期短縮

工場で管材の切断、EF接合などの加工を行ったプレファブユニットとして納品することで、施工の省力化と工期短縮に貢献します。
工場加工のため、安定した品質の製品を提供することも可能です。

登録認定の内容／適用箇所Certification／Applicable location

登録認定の内容

軽易耐熱性試験をクリアし、消防庁告示第19号に基づく（一財）日本消防設備安全センターによる登録認定を取得したことで、個別申請なしにアラーム弁以降の湿式スプリンクラー設備配管※にご使用いただけます。
※湿式の流水検知装置が設けられたスプリンクラー設備において、火災時に熱を受ける恐れがある配管部が自動式の消火設備の有効範囲内にある場合、天井部分に設置される管・継手

　　

呼び径	最高使用圧力	認定番号	型式番号
40	1.0MPa	PL-065号	KCPE-SP04
50	1.0MPa	PL-064号	KCPE-SP03
75	1.25MPa	PL-062号	KCPE-SP01
100	1.25MPa	PL-063号	KCPE-SP02

　　　　　認定証

適用箇所

スーパータフポリHPPE‐SPの適用箇所は、下記の通りです。
使用可否の判断は、所轄の消防署にご確認ください。

ラインナップLineup

品名	枝呼び径	主呼び径
品名	枝呼び径	40	50	75	100
直管	-	○	○	○	○
EFソケット	-	○	○	○	○
EF90°エルボ	-	○	○	○	○
EF45°エルボ	-		○	○	○
EFチーズ	×40	○	○	○	○
	×50		○	○	○
	×75			○	○
	×100				○
EFレデューサ	×40		○
SPレデューサ	×50			○
SPレデューサ	×75				○

管継手部損失水頭の直管換算長Straight pipe conversion length

品名	枝呼び径等	主呼び径
品名	枝呼び径等	40	50	75	100
EFソケット	-	管と同じ	管と同じ	管と同じ	管と同じ
EFエルボ	90°	2.4	2.7	4.2	4.5
EFエルボ	45°	-	1.9	2.5	2.4
EFチーズ	×40	3.3(0.75)	2.9(0.6)	3.3(1.0)	3.3(1.0)
	×50	-	3.6(0.7)	4.6(0.9)	4.8(1.1)
	×75	-	-	10.0(1.1)	6.5(-)
	×100	-	-	-	8.8(1.3)
EFレデューサ（両受）	×40	-	1.9	-	-
スピゴットレデューサ	×50	-	-	3.3	-
スピゴットレデューサ	×750	-	-	-	4.8

備考　チーズの左側の数値は分岐側、右側カッコ内の数値は本管側の直管換算長です。

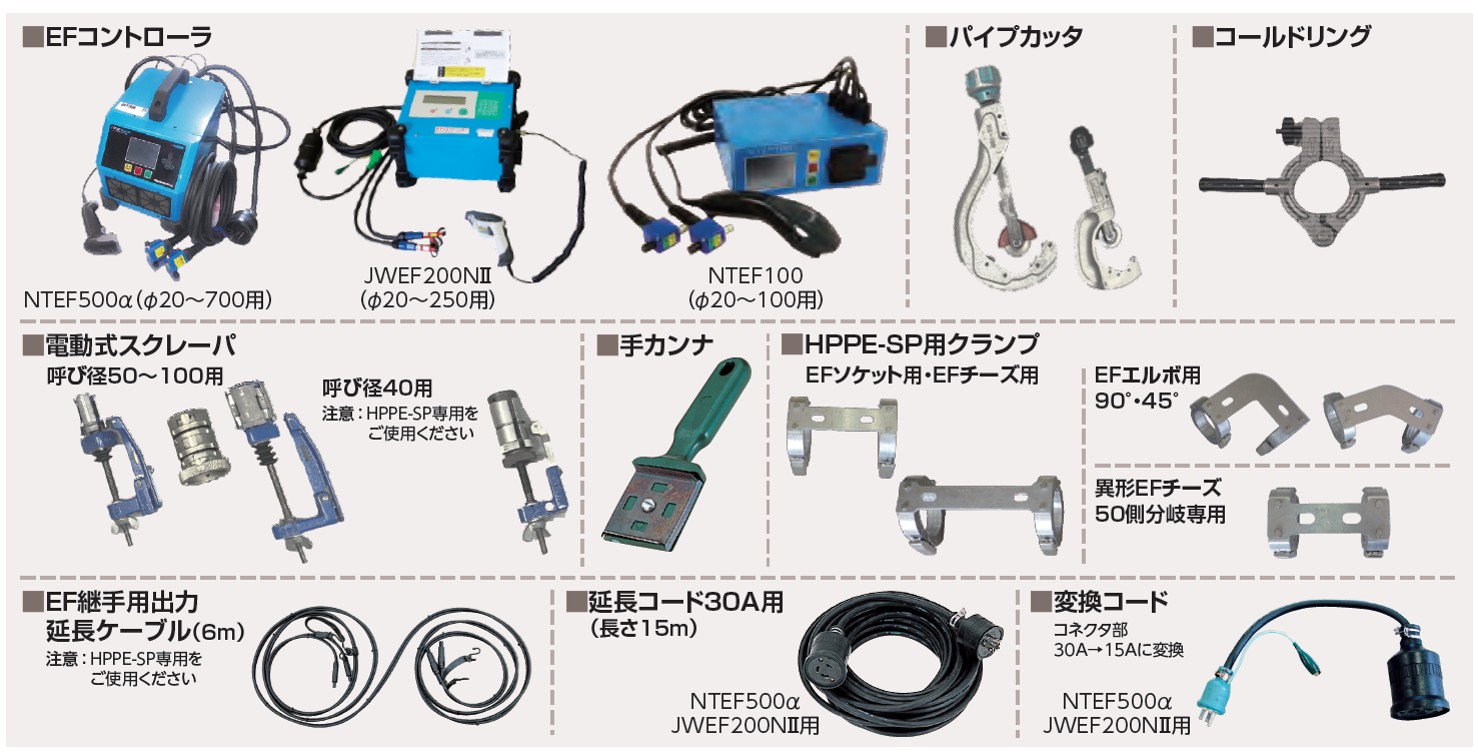

接合専用工具Special joining tool

呼び径40のスクレーパ、延長ケーブルはHPPE-SP専用をご使用ください。
クランプ機能のないEF継手の接合には、HPPE-SP専用のクランプをご使用ください。
EFチーズ（75×50・100×50）の分岐部、50側のソケット融着は分岐専用クランプがあります。EFソケット用のクランプでは固定できませんのでご注意ください。
