排水・通気用接着継手 （ＤＶ継手・ＶＵＤＶ継手）
fittings_for_drainage_ventilationDV継手・VU-DV継手DV fittings
排水・通気用の継手にはVP管用としてはDV継手、VU管用にはVU-DV継手を使用します。
DVは「Drain・Vent」の略です。日本語では「排水・通気」となります。内圧がかからない箇所での使用を想定している為、TS受口と比べて受口深さが短く、テーパも緩い構造となっております。DV継手はVP管の肉厚に、VU-DV継手はVU管の肉厚に合わせた仕様となっております。
DV継手はJIS K6739排水用硬質ポリ塩化ビニル管継手としてφ30～φ150まで規定されております。VUーDV継手は塩ビ管・継手協会規格 AS38にてφ50～φ150まで規定されております。φ200～φ300においては 塩ビ管・継手協会規格 AS12として規定されている品種も有ります。
クボタケミックスでは、DV継手はφ30～φ150まで、VUDV継手は規格品に加えφ400までご提供しており、規格にない便利な形状の継手も取り揃えております。
透明DV継手・透明VU継手transparence DV fittings
クボタケミックス透明DV継手は一部特殊サイズ、形状を除きJIS K6739品です。φ30～100のサイズを品揃えしており、VP管にご使用いただけます。
透明VU継手は塩ビ管・継手協会規格 AS38規格品です。φ50～100を中心とした品揃えをしており、主にVU管にご使用いただけます。
継手本体をスケルトンボディにすることにより、施工管理の簡便化を実現しました。タフダインブルーと併せて使用することにより、接着剤の塗布状況を確認できます。
関連商品
カラータフダインブルー接着剤
接合部共通寸法
DV継手、VU-DV継手、透明DV継手、透明VU継手
DV継手
VU-DV継手
DV継手（VP系ストッパー）
※スクロールでご覧いただけます。
単位 : mm
| 呼び径 | d1 | d2 | ℓ | D | d | t1 | t2 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考寸法 | 基準寸法 | 許容差 | 最小寸法 | 最小寸法 | |
| 30 | 38.25 | ±0.25 | 37.85 | ±0.25 | 18 | ±1 | 44 | 31.0 | ±0.8 | 2.7 | 2.5 |
| 40 | 48.30 | ±0.30 | 47.80 | ±0.30 | 22 | ±1 | 54 | 40.0 | ±0.9 | 2.7 | 2.5 |
| 50 | 60.35 | ±0.30 | 59.75 | ±0.30 | 25 | ±1 | 67 | 51.0 | ±0.9 | 3.1 | 3.0 |
| 65 | 76.40 | ±0.30 | 75.70 | ±0.30 | 35 | ±1 | 83 | 67.0 | ±0.9 | 3.1 | 3.0 |
| 75 | 89.45 | ±0.30 | 88.65 | ±0.30 | 40 | ±2 | 97 | 77.2 | ±0.9 | 3.6 | 3.4 |
| 100 | 114.55 | ±0.35 | 113.55 | ±0.35 | 50 | ±2 | 124 | 98.8 | ±1.0 | 4.5 | 4.3 |
| 125 | 140.70 | ±0.40 | 139.40 | ±0.40 | 65 | ±2 | 151 | 125.0 | ±1.2 | 5.4 | 4.7 |
| 150 | 165.85 | ±0.45 | 165.25 | ±0.45 | 80 | ±2 | 178 | 145.8 | ±1.3 | 6.5 | 5.6 |
VU-DV継手（VU系ストッパー）
※スクロールでご覧いただけます。
単位 : mm
| 呼び径 | d1 | d2 | ℓ | D | d | t | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考寸法 | 基準寸法 | 許容差 | 最小寸法 | |
| 40 | 48.30 | ±0.30 | 47.80 | ±0.30 | 22 | ±1 | 54 | 40（参考） | ― | 1.8 |
| 50 | 60.50 | ±0.30 | 59.500 | ±0.30 | 25 | ±3 | 67 | 56 | ―0 | 2.2 |
| 65 | 76.60 | ±0.30 | 75.40 | ±0.30 | 35 | ±3 | 83 | 71 | ―0 | 2.5 |
| 75 | 89.60 | ±0.30 | 88.30 | ±0.30 | 40 | ±5 | 97 | 83 | ―0 | 3.0 |
| 100 | 114.80 | ±0.40 | 113.20 | ±0.40 | 50 | ±5 | 124 | 107 | ―0 | 3.5 |
| 125 | 140.90 | ±0.40 | 139.10 | ±0.40 | 65 | ±5 | 150 | 131 | ―0 | 4.5 |
| 150 | 166.10 | ±0.50 | 163.90 | ±0.50 | 80 | ±5 | 178 | 154 | ―0 | 5.5 |
| 200 | 217.30 | ±0.55 | 214.7 | ±0.55 | 105 | -0 | 227 | 202(参考) | ― | 5.5(参考) |
| 250 | 268.55 | ±0.60 | 265.45 | ±0.60 | 125(130) | -0 | 280 | 250(参考) | ― | 6.5(参考) |
| 300 | 319.75 | ±0.65 | 316.25 | ±0.65 | 140(155) | -0 | 333 | 298(参考) | ― | 7.5(参考) |
| 350 | 373.00 | ±0.70 | 368.50 | ±0.70 | 168 | -0 | 392 | 347(参考) | ― | 9.3(参考) |
| 400 | 423.00 | ±0.75 | 417.75 | ±0.75 | 200 | -0 | 444 | 395(参考) | ― | 10.5(参考) |
備考 : 呼び径200、250、300のℓ寸法は継手の種類によって異なるため、、各種寸法を下表の●印によりご確認ください。
| 呼び径 | ℓ寸法（最小値） | DL | LL | 45L | DT | DS | IN |
|---|---|---|---|---|---|---|---|
| 200 | 105 | ● | ● | ● | ● | ● | ● |
| 250 | 125 | ● | ● | ● | ● | ● | |
| 130 | ● | ||||||
| 300 | 140 | ● | ● | ● | ● | ||
| 155 | ● |
HT-DV継手high temperature DV fittings
オール電化住宅の普及に伴い、貯湯式給湯器の設置比率が高まっております。加えて食器洗浄機も普及が進んでおります。
クボタケミックスは貯湯タンクや食器洗浄機より排出される高温排水に、腐食の心配がない塩ビ管を使用した高温排水システムを提案します。給湯管で豊富な実績のあるHTパイプにHTDV継手を組み合わせることで高い施工性、経済性を実現しました。
使用条件は下表のとおりです。
| パイプ | 継手 | 用途 | 使用温度 | 使用圧力 |
|---|---|---|---|---|
| 耐熱性硬質ポリ塩化ビニル管 HTVP |
HTDV継手 | 高温排水用 | 5～90℃ | 無圧 |

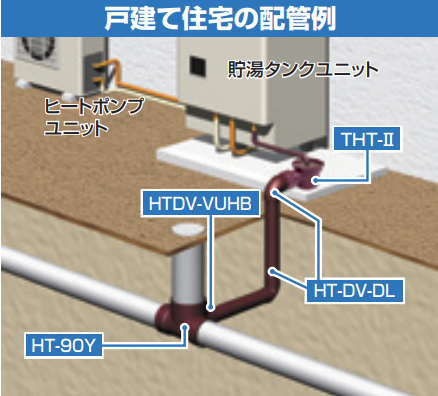

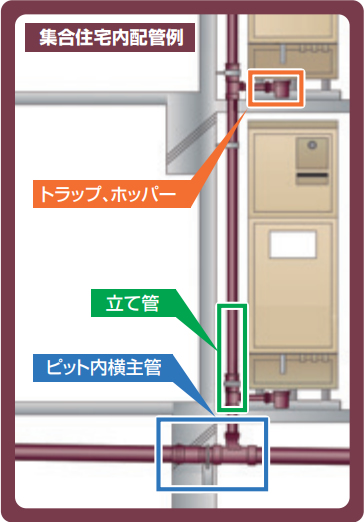

給湯タンク配管例

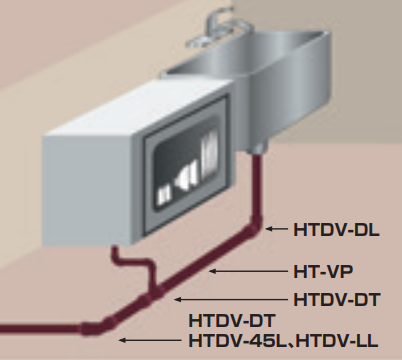

食洗機配管例
接合部共通寸法
※スクロールでご覧いただけます。
単位：mm
| 呼び径 | d1 | d2 | ℓ | D | d | t1 | t2 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考寸法 | 基準寸法 | 許容差 | 最小寸法 | 最小寸法 | |
| 20 | 26.20 | ±0.15 | 25.85 | ±0.15 | 25 | ±1 | 32 | 21.0 | ±0.7 | - | 2.5 |
| 25 | 32.25 | ±0.20 | 31.80 | ±0.20 | 25 | ±1 | 38 | 26.0 | ±0.8 | - | 2.5 |
| 40 | 48.30 | ±0.30 | 47.80 | ±0.30 | 22 | ±1 | 54 | 40.0 | ±0.9 | 2.7 | 2.5 |
| 50 | 60.35 | ±0.30 | 59.75 | ±0.30 | 25 | ±1 | 67 | 51.0 | ±0.9 | 3.1 | 3.0 |
| 75 | 89.45 | ±0.30 | 88.65 | ±0.30 | 40 | ±2 | 97 | 77.2 | ±0.9 | 3.6 | 3.4 |
| 100 | 114.55 | ±0.35 | 113.55 | ±0.35 | 50 | ±2 | 124 | 98.8 | ±1.0 | 4.5 | 4.3 |
注意
- 業務用厨房排水では、調理用具洗浄剤にHT管・継手を侵す成分が含まれている場合がありますので、HTDV継手は使用できません。
- 最高使用温度は90℃です。それ以上の温度では使用できません。
- 管・継手の接合には必ず「タフダインＨＴ」をご使用ください。なお、一般の硬質塩ビ管との接合にも「タフダインＨＴ」をご使用ください。
- 給水・給湯用途など圧力の加わる配管には使用できません。
クボタケミックス 排水・通気用継手 汎用製品・品揃一覧表
※スクロールでご覧いただけます。
| 名称 | 略号 | DV継手 | VU-DV継手 | 透明DV継手 | 透明VU継手 | HT-DV継手 |
|---|---|---|---|---|---|---|
| 規格 | JISK6739 及び メーカー規格 |
AS38,12 及び メーカー規格 |
JISK6739 及び メーカー規格 |
AS38 及び メーカー規格 |
メーカー規格 | |
| 適用サイズ （品番） |
適用サイズ （品番） |
適用サイズ （品番） |
適用サイズ （品番） |
適用サイズ （品番） |
||
| 90°エルボ | DL | φ30～φ150 (2151) |
φ40～φ400 (2251) |
φ30～φ100 (2151) |
φ50～φ100 (2251) |
φ20～φ100 (2191) |
| 45°エルボ | 45L | φ30～φ150 (2153) |
φ40～φ400 (2253) |
φ30～φ100 (2153) |
φ50～φ100 (2253) |
φ40～φ100 (2193) |
| 90°大曲エルボ | LL | φ30～φ150 (2152) |
φ50～φ300 (2252) |
φ40～φ100 (2152) |
φ50～φ100 (2252) |
φ50～φ100 (2192) |
| ソケット | DS | φ30～φ150 (2158) |
φ40～φ400 (2258) |
φ30～φ100 (2158) |
φ50～φ100 (2258) |
φ40～φ100 (2198) |
| 90°Y | DT | φ30～φ150 (2154) |
φ50～φ350 (2254) |
φ30～φ125 (2154) |
φ50～ φ150×100 (2254) |
φ50×20 ～φ75 (2194) |
| 45°Y | Y | φ40～φ150 (2157) |
φ50～φ200 (2257) |
φ40～φ100 (2157) |
φ50～φ100 (2257) |
φ75×50～ φ100×75 (2197) |
| 90°大曲Y | LT | φ40～φ150 (2155) |
φ50～φ200 (2255) |
φ40～φ100 (2155) |
φ50～φ100 (2255) |
φ75×50～ φ100×75 (2195) |
| インクリーザ | IN | φ40×30～ φ150×125 (2159) |
φ50×40～ φ250×200 (2259) |
φ40×30～ φ100×75 (2159) |
φ75×50～ φ100×75 (2259) |
φ100×75 (2199) |
| 接着剤 | タフダイン 赤・青 呼び径200以上 タフダイン 黄 |
カラータフダインブルー | タフダインHT | |||
