施工効率の向上と作業性改善が期待！

クランプ機能付きEF継手の固定作業において、充電式スティックインパクトドライバーが使用可能になりま
した！
これにより、施工効率の向上と狭小部での作業性改善が期待できます。

本記事では、

・使用可能な充電式スティックインパクトドライバーの仕様
・充電式スティックインパクトドライバーの効果
・施工上の注意点、対象となるEF継手の種類・サイズ

について、分かりやすく解説します。

クランプ機能付きEF継手とは？

クランプ機能付きEF継手とは、固定用ねじを締め込むことで管と継手を固定
できる構造を持つEF継手です。

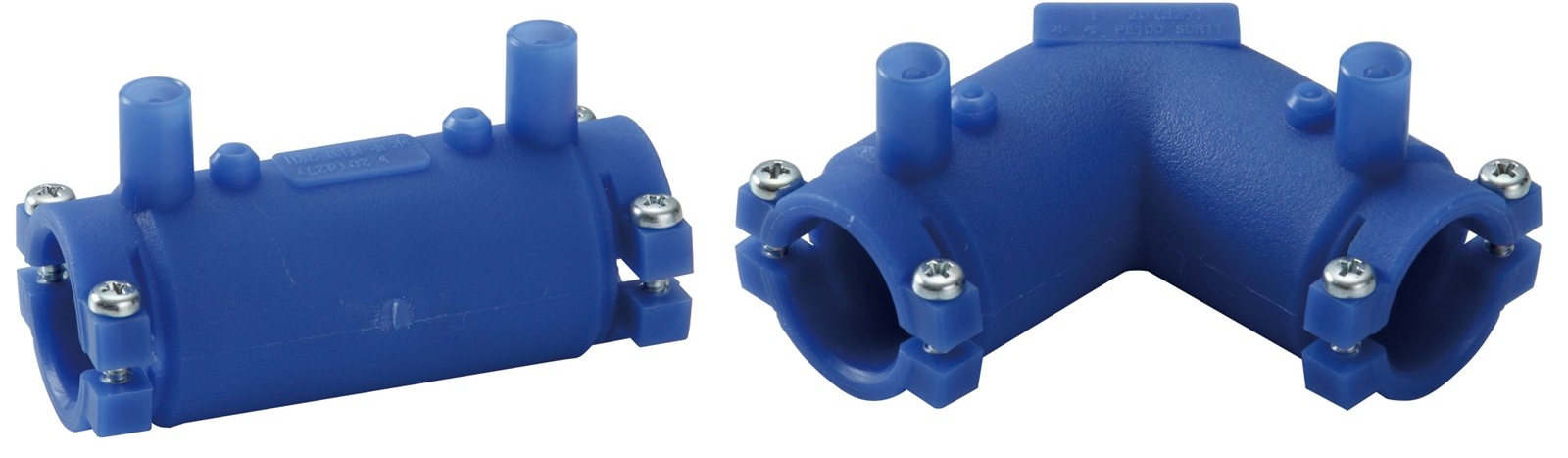

クランプ機能付きのEFソケット（左）、EF90°エルボ（右）

通常、EF継手は融着から冷却が完了するまで、クランプ等で固定する必要が
ありますが、「クランプ機能付きEF継手」は、その工程を簡略化できます。
これにより、クランプの準備や着脱の手間を省くことができ、
作業効率が向上します。

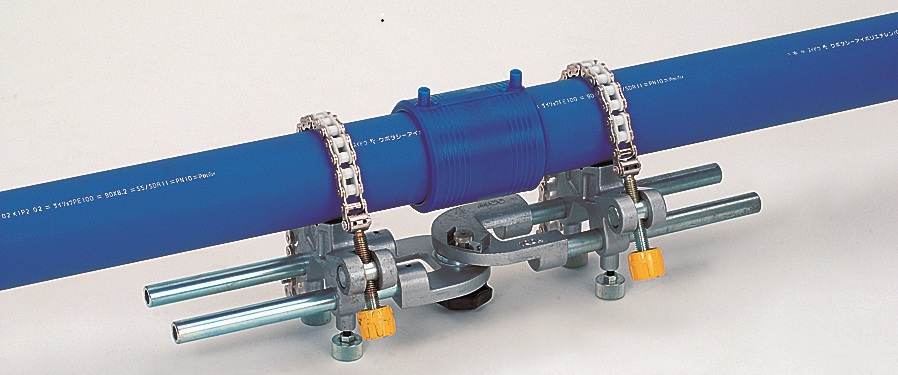

クランプによる固定

使用可能な充電式スティックインパクトドライバーの仕様

これまでは、電動ドリルの使用を禁止し、手締めでの締め付けをお願いして
おりましたが、施工検証の結果、下記の仕様を満たす
充電式スティックインパクトドライバーが使用可能となりました。

充電式スティックインパクトドライバー
の効果はいかに！？

呼び径50のEF90°エルボを用いて、下記の条件で施工時間の比較を
行いました。　

【施工箇所】2受口（ねじ締め付け4か所）

【施工人数】1人

【施工方法】
クランプ機能付きＥＦ継手を
①手締めにより固定
②充電式スティックインパクトドライバーにより固定

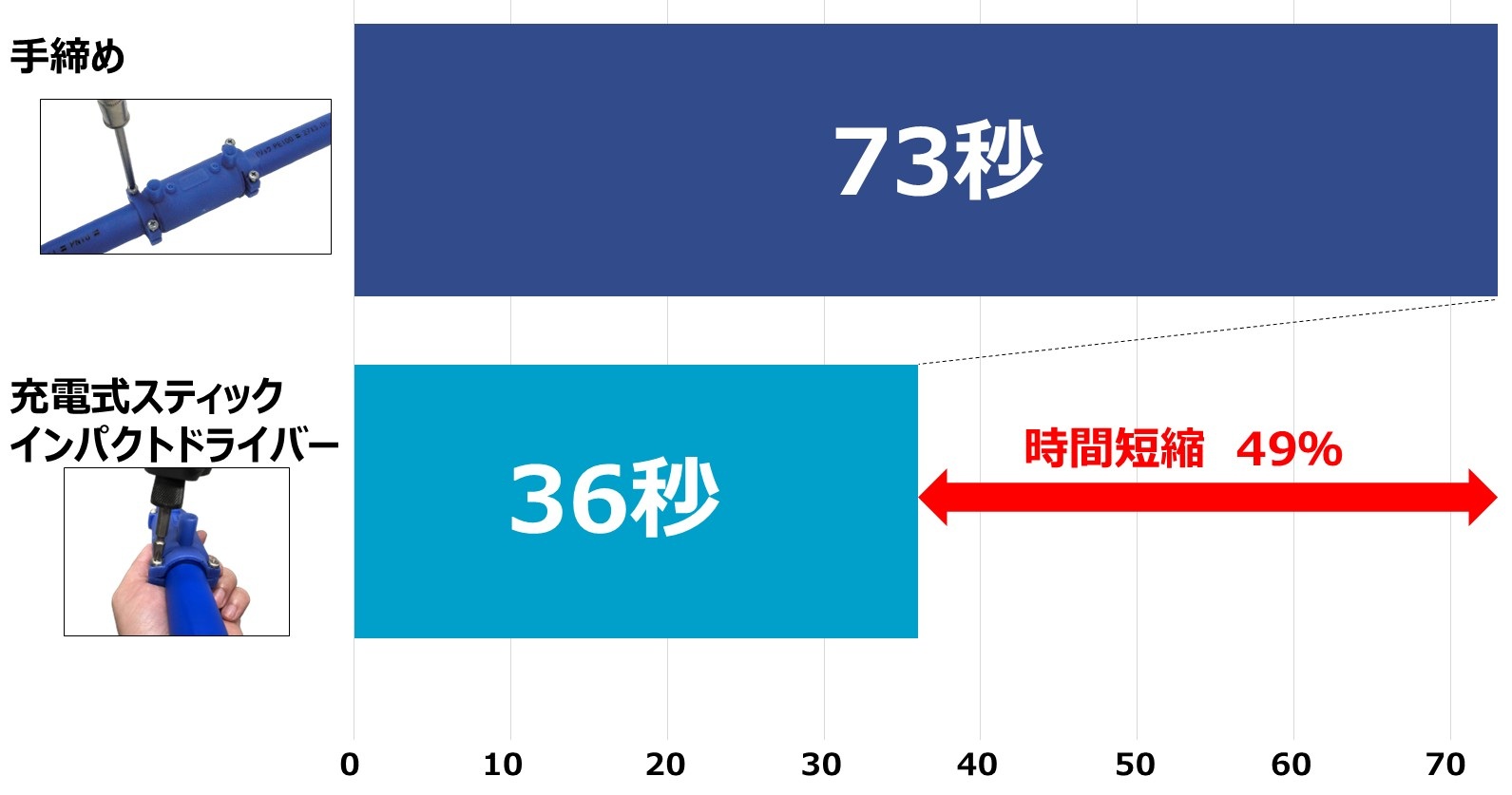

その結果、充電式スティックインパクトドライバーによる固定は、
手締めによる固定と比較して、施工時間を約49％に短縮できることが
明らかになりました。

なお、チェーンクランプによる固定の施工時間を測定し、
充電式スティックインパクトドライバーによる固定と比較したところ、
固定に係る時間はほぼ同等でしたが、組立や撤去などの準備時間を
含めると、施工時間を約29％に短縮できました。

加えて、充電式スティックインパクトドライバーによる固定は、手締めでは施工が難しい狭小な箇所における作業性を向上させるなどの効果も期待されます。

施工上の注意点

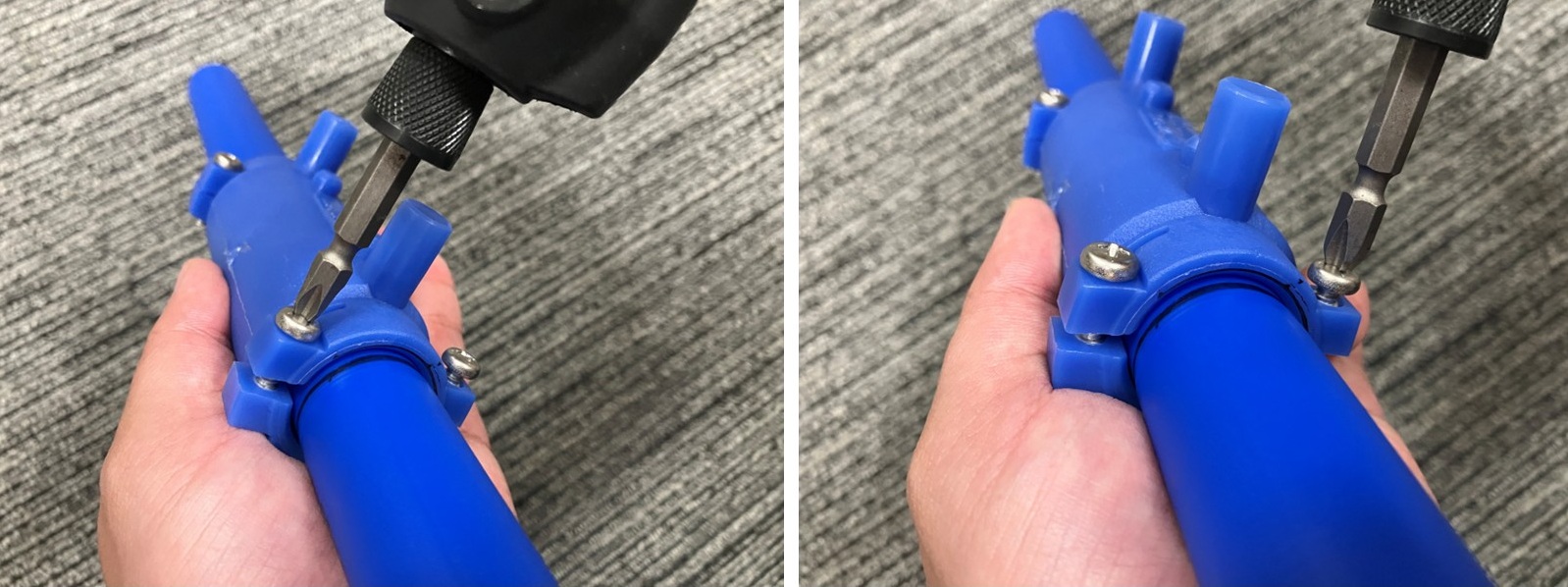

充電式スティックインパクトドライバーを使用して、クランプ機能付きEF継手を固定する場合、下記の事項に注意してください。
・固定用ねじが片締めにならないように管が抜けない位置まで均等に締め付けてください。
・片締め、締めすぎは融着不良の原因となります。ご注意ください。

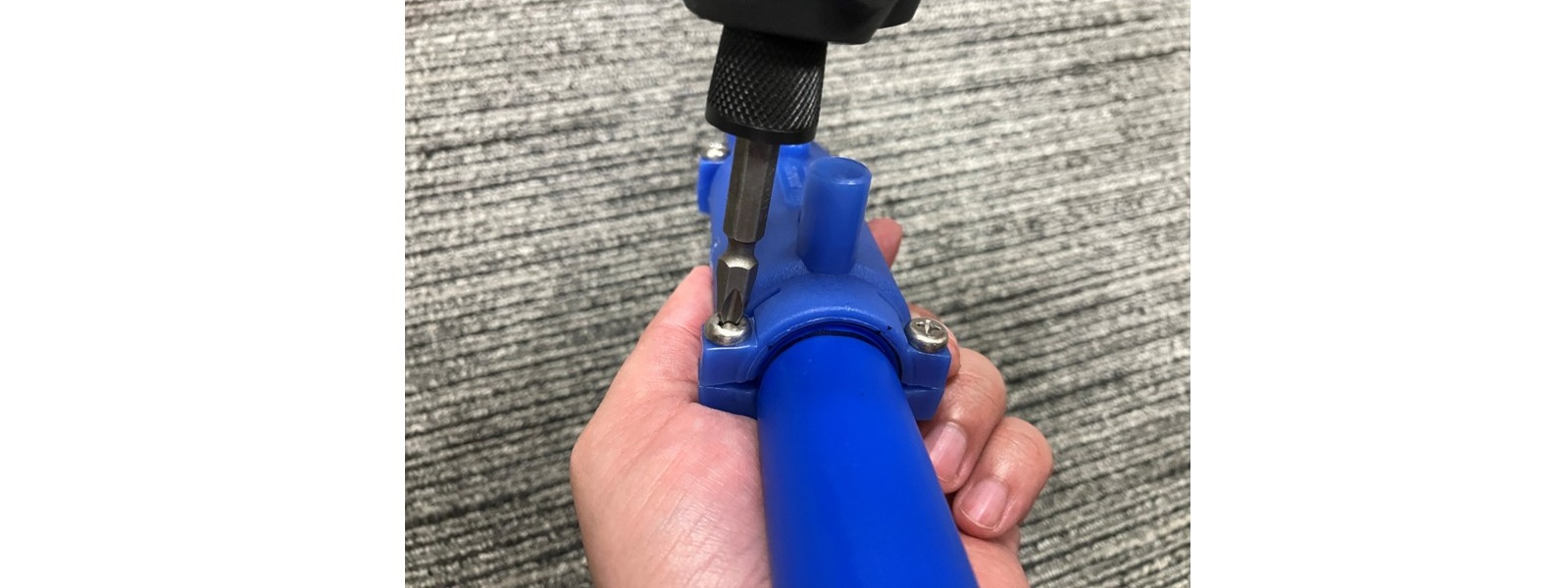

片締めにならないよう均等に締め付け


管が抜けない位置まで締め付け

クランプ機能付きEF継手の種類と呼び径

クランプ機能付きEF継手をラインナップしている管種は下記の通りです。
・建築設備用ポリエチレンパイプ　　　　　(スーパータフポリHPPE-JP)
・スプリンクラー設備用ポリエチレンパイプ(スーパータフポリHPPE-SP)
・水道給水用高密度ポリエチレンパイプ(スーパータフポリHPPE-1W/1B)
・圧力用高密度ポリエチレンパイプ

詳細は下表をご確認ください。
