離脱防止継手の使用基準について教えてください。

pvc-u-6
クボタケミックス > よくある質問 > 水道分野 > 離脱防止継手の使用基準について教えてください。
  • Q.

    離脱防止金具(ドックラー)の使用基準について教えてください。

    • 1.どうして離脱防止金具が必要なのか?

      スラスト力による接合部抜け防護(スラスト対策)として離脱防止金具は使用されます。

      配水管は、静水圧0.75MPa以下の圧送管路です。管路の異形管部(曲管、T字管等)では、内圧の不均衡によってスラスト力が発生します。(曲管の場合、曲りの外側に移動する力が働く)

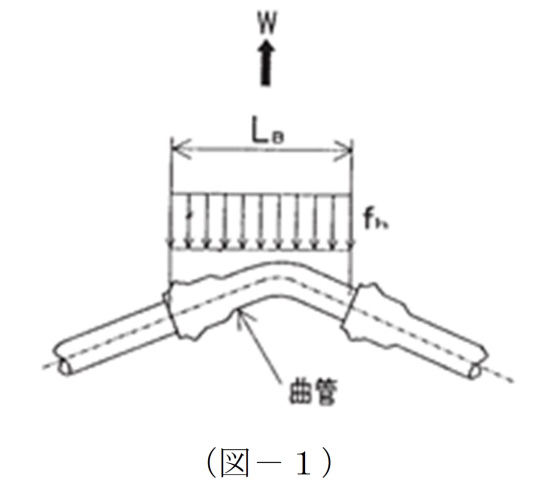

      例えば、図-1のゴム輪形曲管の場合、スラスト力(W)より異形管単体が受ける背面土圧(fn)が小さいと、接合部が抜けることになります。

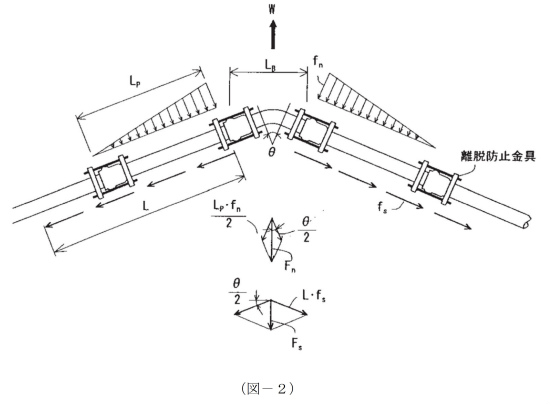

      そこで、抜け防止対策として図-2のように離脱防止金具を異形管に取り付け、長い異形管とします。
      そうすると、異形管背面に受ける土圧の抵抗(fn)や管と土の摩擦抵抗(fs)が増えるので、スラスト力に抵抗できるようになります。
      必要な一体化長さ(L)は、計算で求めることができます。(3.に記載)

      <補足1>
      その他のスラスト対策としてコンクリートブロックを設けることもあります。
      簡単にいうと、スラスト力に抵抗するだけのコンクリートを異形管に巻き立てる方法です。スラスト力に抵抗できる大きさを計算で求めます。

      <補足2>
      農水パイプラインは、スラスト対策の考え方が異なります。
      水道(配水管)の場合は、基本的に異形管部は全てスラスト対策をします。
      しかし、農水パイプラインは、異形管単体の土圧で抵抗できる場合は、スラスト対策が不要と考えます。(安定計算をして必要なところだけスラスト対策を行う)

      2.どのような場所でスラスト力は発生するのですか?

      スラスト力は、以下の場所で発生します。・・・()内は異形管の種類
      従がって、これらの異形管部でスラスト対策が必要になります。

      (1)曲がり部 (ベンド、エルボ)
      (2)分岐部  (チーズ、T字管)
      (3)管径変化部(径違いソケット、片落ち管)
      (4)管端部  (キャップ、フランジ止め)

      ※直線部は内圧の不均衡が起きないのでスラスト力は発生しません。

      3.一体化長の計算方法は?

      塩ビ管・継手協会発行の「水道用硬質塩化ビニル管技術資料」に計算方法と計算例が掲載されておりますので、ご参照いただきますようお願い致します。

      塩ビ管・継手協会ホームページ:http://www.ppfa.gr.jp/05/
