Q. 消火設備用ポリエチレンパイプをフランジ接合する場合の組み合わせや、ボルト締め付けトルク・ボルト首下長さを教えてください。

hppe_for_fire_equipment-5
  • Q.

    消火設備用ポリエチレンパイプをフランジ接合する場合の組み合わせや、ボルト締め付けトルク・ボルト首下長さを教えてください。

    • 消火設備用ポリエチレンパイプ[略号:HPPE-FF]のフランジ接合については、以下のとおりです。

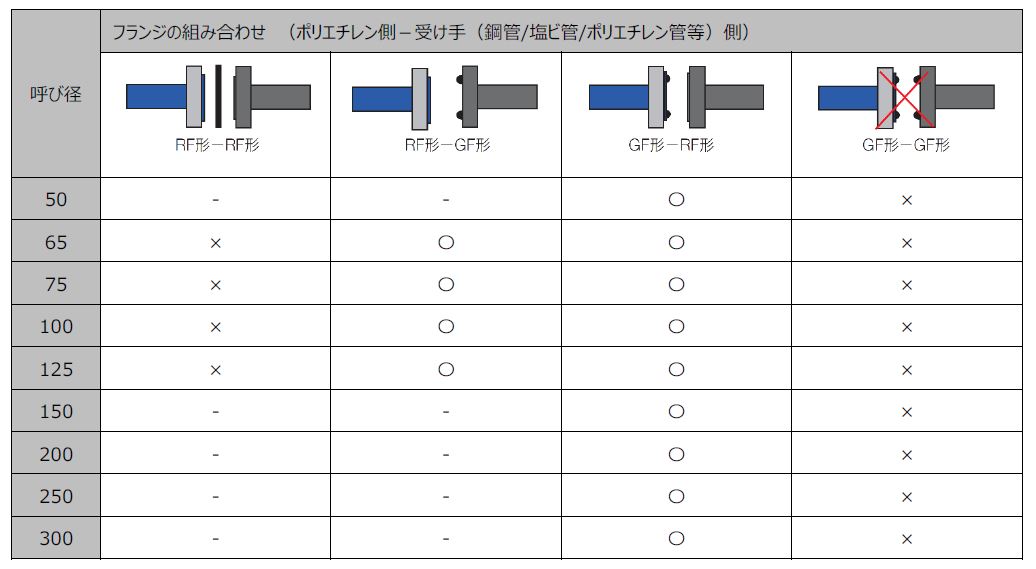

      ■フランジの組み合わせ

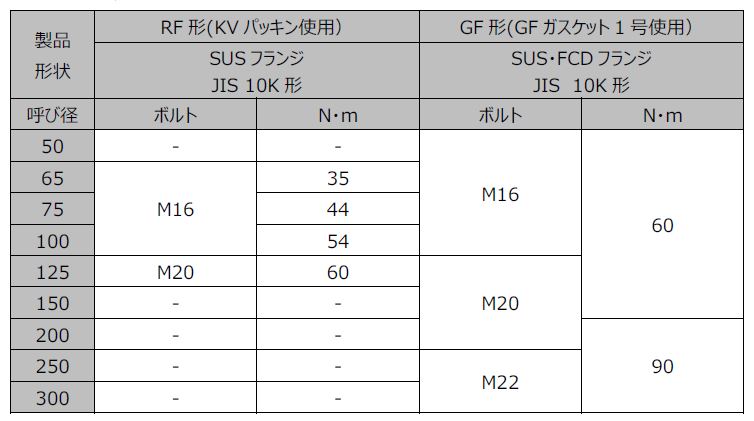

      ■ボルト締め付けトルク


      ■ボルト首下長さ


      ■注意事項
      ・ボルトは片締めにならないように、対角線上交互に均等に締め切ってください。また、ボルト締め作業が容易かつ確実に行えるように継手掘りを行ってください。
      ・ボルト、ナットはフランジ呼び径及び種類に適用した太さ・長さ・本数を準備してください。ボルト本数の省略や長さの不足したボルトの使用は絶対に避けてください。
      ・ボルト締めをする前に、パッキンがフランジに対して正常に接触するかどうかを確認してください。軸心がズ レて未接触部分があると漏水、ボルト片締めの原因になるので注意してください。
      ・GF 形フランジは基本的にフランジ面同士が接触するまで締めてください。
